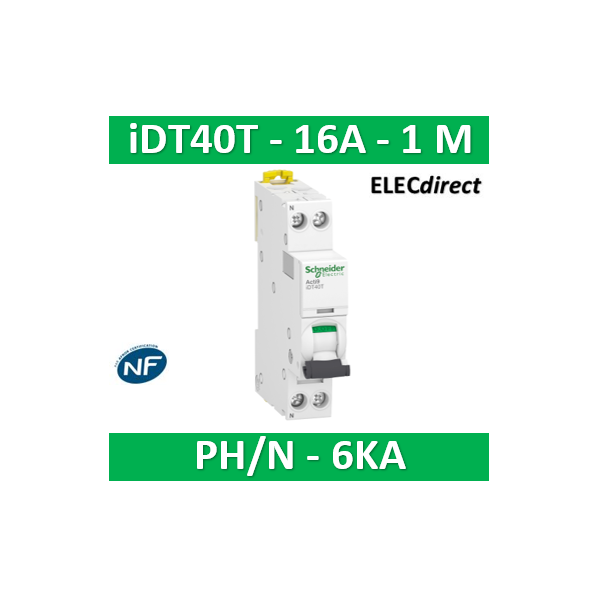

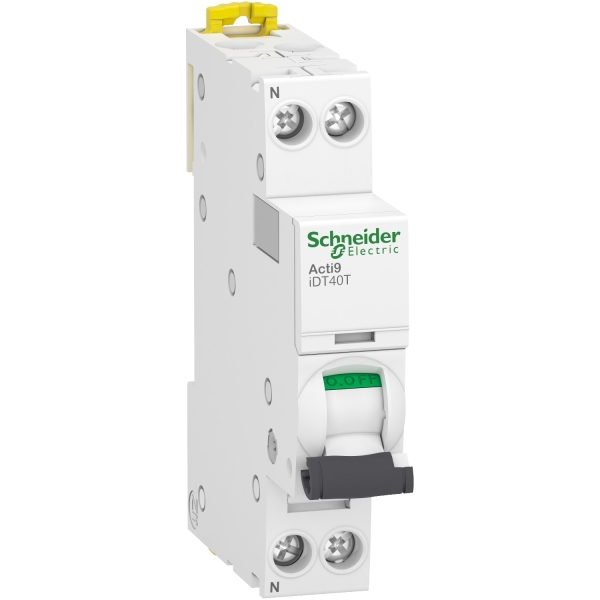

SCHNEIDER - Acti9 iDT40T - disjoncteur modulaire - 1P+N - 16A - courbe C - 4500A/6kA - A9P22616

-
SCHA9P22616
-
A9P22616
-
3606481381330
-
(3)
SCHNEIDER - Acti9 iDT40T - disjoncteur modulaire - 1P+N - 16A - courbe C - 4500A/6kA - A9P22616
Certifié NF

Produit certifié NF

13,08 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Ce produit appartient aux lots composés

SCHNEIDER - Acti9 iDT40T - disjoncteur modulaire - 1P+N - 16A - courbe C - 4500A/6kA - A9P22616



Complémentaires
fréquence du réseau

50 Hz


[Ue] tension assignée d'emploi

230 V CA 50 Hz


limite de déclenchement magnétique

5...10 x In se conformer à EN/CEI 60898-1
8 x In +/- 20 % se conformer à EN/CEI 60947-2


[Ics] pouvoir de coupure de service

4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
4,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2


classe de limitation

3 se conformer à EN/CEI 60898-1


[Ui] tension d'isolement

400 V CA 50 Hz se conformer à EN/CEI 60947-2


[Uimp] tension assignée de tenue aux chocs

4 kV se conformer à EN/CEI 60947-2


coupure pleinement apparente

Oui


type de commande

Par maneton


signalisation locale

Indication ON/OFF
Signalisation de déclenchement


mode d'installation

Encliquetable


support de montage

Rail DIN


pas de 9 mm

2


hauteur

85 mm


largeur

18 mm


profondeur

74 mm


poids du produit

120 g


couleur

Blanc


endurance mécanique

20000 cycle


endurance électrique

20000 cycle


verrouillages optionnels

Dispositif de cadenassage


connexion

À vis


position de verrouillage

Vis


type de raccordement

Bornes type tunnel haut ou bas1 10 mm² souple
Bornes type tunnel haut ou bas1 16 mm² rigide


longueur de dénudage des fils

14 mm pour haut ou bas connexion


couple de serrage

2 N.m haut ou bas


protection différentielle

Bloc séparé


Environnement
normes

EN/CEI 60898-1
EN/CEI 60947-2


certifications du produit

CE
BV
RINA
DNV


degré de protection IP

IP20 se conformer à CEI 60529
IP40 (boîtier modulaire) se conformer à CEI 60529


degré de pollution

3 se conformer à EN/CEI 60947-2


humidité relative

95 % à 55 °C


altitude de fonctionnement

2000 m


température de fonctionnement

-25 70 °C


température ambiante pour le stockage

-40 85 °C

gamme

Acti9


nom du produit

Acti9 iDT40


fonction produit

Disjoncteur miniature


Nom de l'appareil

IDT40T


fonction de l appareil

Distribution


description des pôles

1P + N


nombre de pôles protégés

1


position du pôle neutre

Gauche


In courant assigné d'emploi

16 A


type de réseau

CA


type de déclencheur

Thermique-magnétique


courbe de déclenchement

C


pouvoir de coupure

4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
6 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2


aptitude au sectionnement

Oui se conformer à EN/CEI 60947-2


labels qualité

NF







SCHA9P22616
3606481381330

Fiche technique

Gamme
ACTI9 IDT40
Type Disjoncteur
Courbe C
Nombre de pôles
Bi
Pouvoir de coupure
6Ka
Intensité
16A

Caractéristiques

Poids
120g
