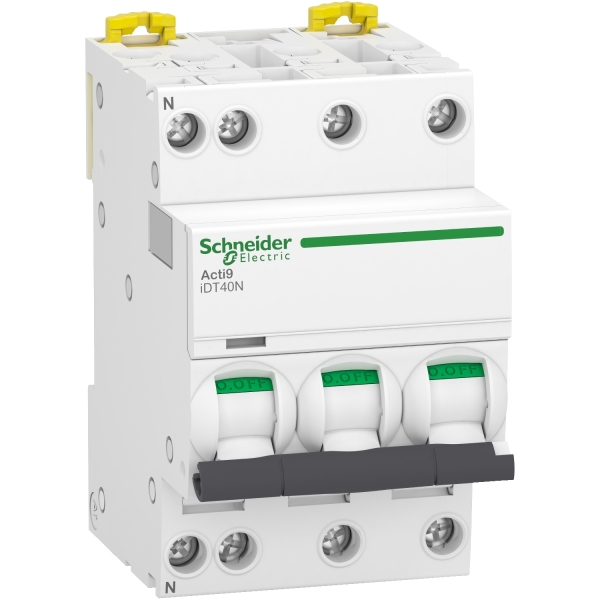

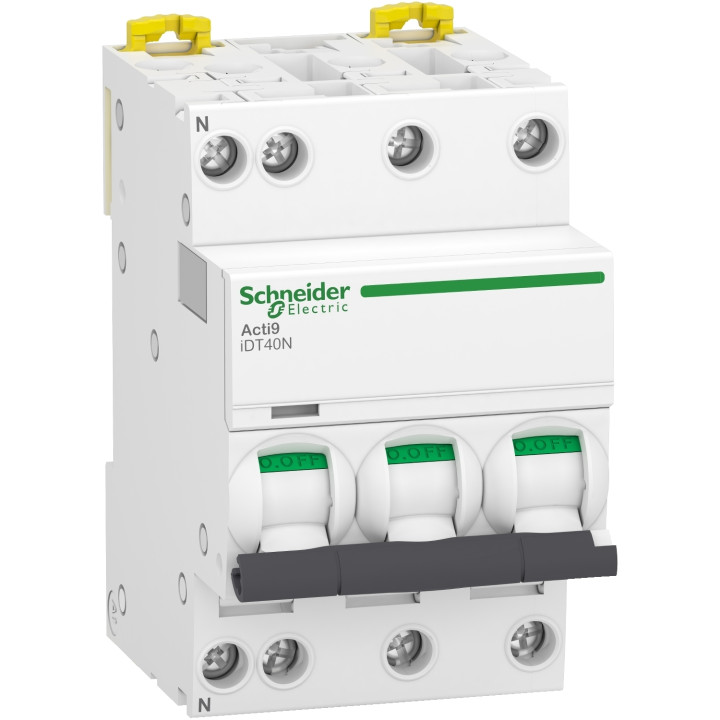

Schneider - Acti9 iDT40N - disjoncteur modulaire - 3P+N C 20A 6000A/10kA - A9P24720

 

 

 Ajouter au panier | 66,67 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Ce disjoncteur Schneider de la gamme Acti9 iDT40N est un disjoncteur tétrapolaire (3P+N) de 20A, avec un pouvoir de coupure de 6kA. Ce modèle est doté d'une courbe de déclenchement de type C.
Référence : A9P24720.
Bloc différentiel : A9Y62725 30mA Type AC   Autre Bloc différentiel : ICI
Bobine MX : A9A26946   Autre bobine disponible : ICI

Description produit complète
Schneider - Acti9 iDT40N - disjoncteur modulaire - 3P+N C 20A 6000A/10kA - A9P24720

Remplace la référence A9N21407 !

Complémentaires
Fréquence du réseau
50 Hz
  [Ue] tension assignée d'emploi
400 V CA 50 Hz
  limite de déclenchement magnétique
5...10 x In se conformer à EN/CEI 60898-1
8 x In +/- 20 % se conformer à EN/CEI 60947-2
  [Ics] pouvoir de coupure de service
6000 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1
7,5 kA 75 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  classe de limitation
3 se conformer à EN/CEI 60898-1
  [Ui] tension d'isolement
440 V CA 50 Hz se conformer à EN/CEI 60947-2
  [Uimp] tension assignée de tenue aux chocs
4 kV se conformer à EN/CEI 60947-2
  coupure pleinement apparente
Oui
  Type de commande
Par maneton
  Signalisation locale
Indication ON/OFF
Signalisation de déclenchement
  Mode d'installation
Encliquetable
  Support de montage
Rail DIN
  pas de 9 mm
6
  Hauteur
85 mm
  Largeur
54 mm
  Profondeur
74 mm
  Poids du produit
345 g
  Couleur
Blanc
  endurance mécanique
20000 cycle
  endurance électrique
20000 cycle
  verrouillages optionnels
Dispositif de cadenassage
  connexion
À vis
  position de verrouillage
Vis
  type de raccordement
Bornes type tunnel haut ou bas1 10 mm² souple
Bornes type tunnel haut ou bas1 16 mm² rigide
  Longueur de dénudage des fils
14 mm pour haut ou bas connexion
  couple de serrage
2 N.m haut ou bas
  protection différentielle
Bloc séparé

Environnement
Normes	EN/CEI 60898-1 EN/CEI 60947-2
Certifications du produit	CE BV RINA DNV
Degré de protection IP	IP20 se conformer à CEI 60529 IP40 (boîtier modulaire) se conformer à CEI 60529
Degré de pollution	3 se conformer à EN/CEI 60947-2
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
température de fonctionnement	-25 70 °C
Température ambiante pour le stockage	-40 85 °C
Gamme	Acti9
Nom du produit	Acti9 iDT40
Fonction produit	Disjoncteur miniature
Nom de l'appareil	IDT40N
Fonction de l appareil	Distribution
Description des pôles	3P + N
nombre de pôles protégés	3
position du pôle neutre	Gauche
In courant assigné d'emploi	20 A
Type de réseau	CA
type de déclencheur	Thermique-magnétique
courbe de déclenchement	C
pouvoir de coupure	6000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1 10 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF
Détails du produit
• Marque
  Schneider
• Référence
  SCHA9P24720
• EAN13
  3606481382078
Fiche technique
• Gamme
  Acti9 iDT40
• Type Disjoncteur
  Courbe C
• Nombre de pôles
  Tetra
• Pouvoir de coupure
  10 kA
• Intensité
  20A
• Référence fabricant
  A9P24720
