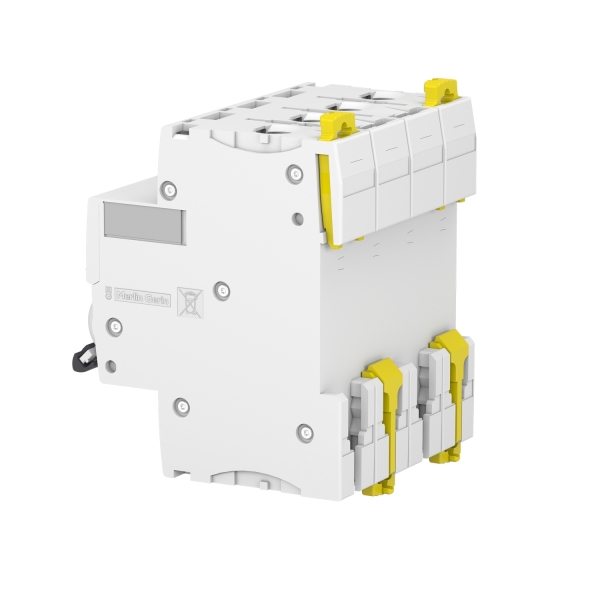

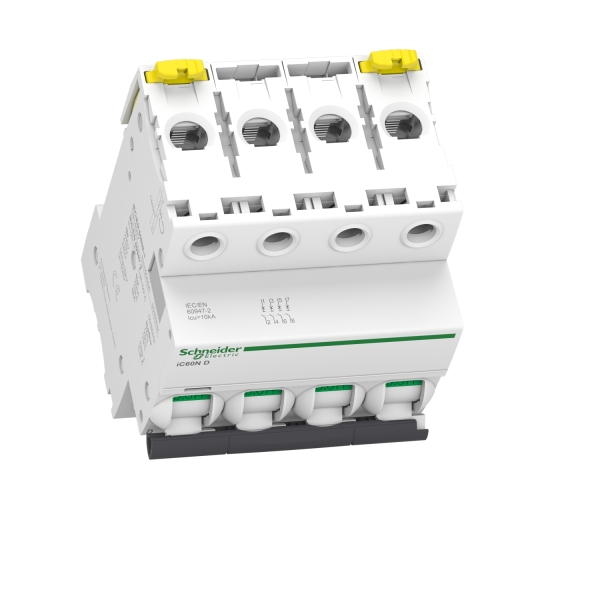

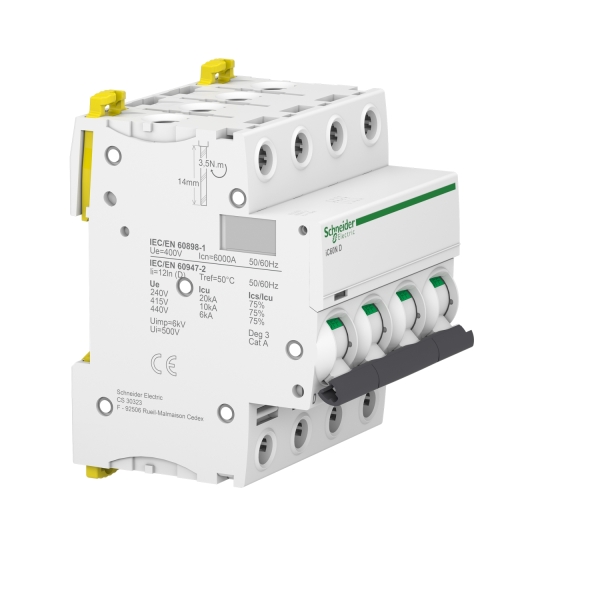

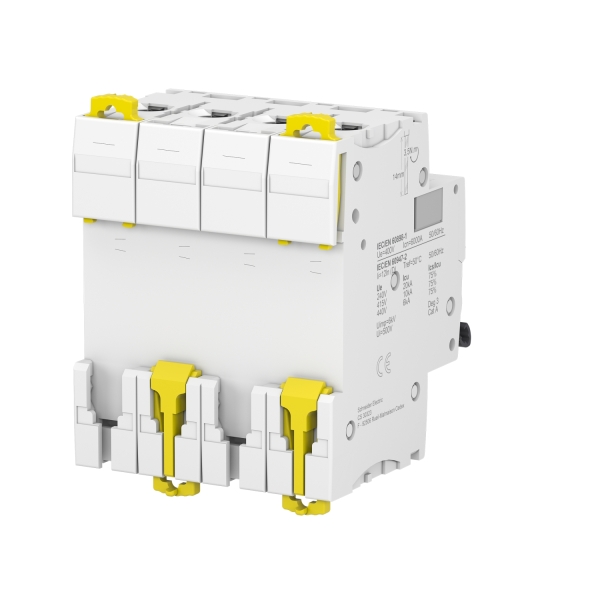

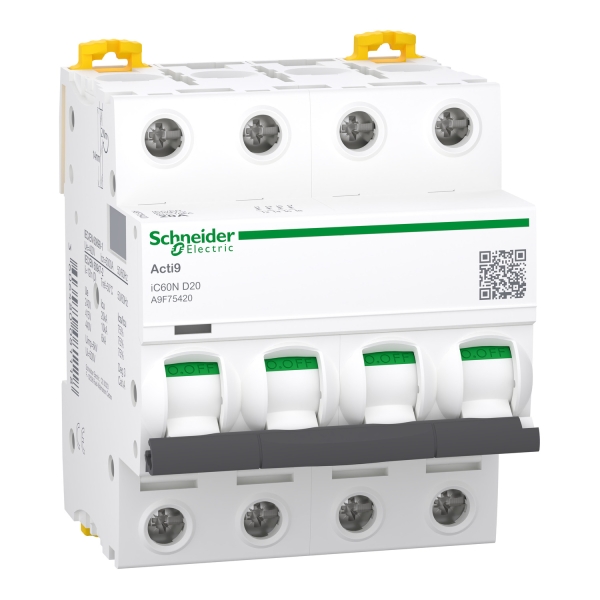

Schneider - Acti9 - iC60N - Disjoncteur - 4P - 20A - 6kA - courbe D - Réf : A9F75420
SCHA9F75420
A9F75420
3606480081118
53,81 €
TTC
Expédition aujourd'hui
Si commande passée avant 14H*
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 4 000 références produits en stock permanent
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
-
Description courte
Ce disjoncteur Schneider de la gamme Acti9 iC60N est un disjoncteur tétrapolaire (4P) de 20A , avec un pouvoir de coupure de 6 kA . Ce modèle est doté d'une courbe de déclenchement de type D .
Référence : A9F75420.
-
Description produit complète
Schneider - Acti9 - iC60N - Disjoncteur - 4P - 20A - 6kA - courbe D - Réf : A9F75420
Compatible avec les blocs Vigi iC60, références A9Q14440 et A9Q11440
Caractéristique Détail Application Distribution Gamme Acti9 Nom du produit Acti9 iC60 Type de produit ou équipement Disjoncteur miniature Nom de l'appareil iC60N Description des pôles 4P Nombre de pôles protégés 4 Courant assigné d'emploi (In) 20 A Type de réseau CA, CC Type de déclencheur Thermique-magnétique Courbe de déclenchement D Pouvoir de coupure 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1, 36 kA Icu à 12…133 V CA, 10 kA Icu à <= 250 V CC, 10 kA Icu à 380...415 V CA, 20 kA Icu à 220...240 V CA, 6 kA Icu à 440 V CA Catégorie d'emploi Catégorie A se conformer à EN 60947-2, CEI 60947-2 Aptitude au sectionnement Oui conforme à EN 60898-1, EN 60947-2, CEI 60898-1, CEI 60947-2 Normes CEI 60898-1, CEI 60947-2, EN 60898-1, EN 60947-2 Labels qualité NF Fréquence du réseau 50/60 Hz Déclenchement magnétique 8 x In +/- 20 % [Ics] Pouvoir assigné de coupure de service 15 kA à 220...240 V CA, 7,5 kA à 380...415 V CA, 4,5 kA à 440 V CA, 27 kA à 12...133 V CA, 6000 A à 400 V CA, 10 kA à 180...250 V CC Classe de limitation 3 conforme à EN 60898-1, CEI 60898-1 [Ui] Tension assignée d'isolement 500 V CA 50/60 Hz conforme à EN 60947-2, CEI 60947-2 [Uimp] Tension assignée de tenue aux chocs 6 kV conforme à EN 60947-2, CEI 60947-2 Coupure pleinement apparente Oui Type de commande Par maneton Indication de tension Signalisation de déclenchement Mode d'installation Fixe Support de montage Rail DIN Compatibilité des répartiteurs/peigne/barres Haut ou bas : OUI, Pas de 9 mm Hauteur 85 mm Largeur 72 mm Profondeur 78,5 mm Poids du produit 0,5 kg Couleur Blanc Endurance mécanique 20 000 cycles Durée de vie électrique 10 000 cycles Mode de raccordement Terminal simple (haut ou bas) 1…25 mm² rigide, 1…16 mm² souple Longueur de dénudage des fils 14 mm pour connexion haut ou bas Couple de serrage 2 N.m (haut ou bas) Protection différentielle Bloc séparé Environnement Degré de protection IP: IP20 conforme à CEI 60529, EN 60529
Degré de pollution: 3 conforme à EN 60947-2, CEI 60947-2
Catégorie de surtension: IV
Tropicalisation: 2 conforme à CEI 60068-1
Humidité relative: 95 % à 55 °C
Altitude de fonctionnement: 0...2000 m
Température de l'air ambiant en fonctionnement: -35…70 °C
Température ambiante de stockage: -40…85 °CLe disjoncteur Acti9 iC60N 4P 20A est conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9 mm, il se monte facilement sur rail DIN. Les performances de l'Acti9 iC60N sont conformes aux normes NF EN 60947-2 et 60898-1, garantissant une sécurité et une fiabilité optimales.
Certifié Green Premium, ce disjoncteur est un produit respectueux de l'environnement, répondant aux critères de durabilité et d'efficacité énergétique. Il est également conforme à la norme ROHS UE, garantissant l'absence de substances dangereuses. La gamme Acti9 iC60N propose des accessoires optionnels, tels que des peignes du système Acti9, des auxiliaires de réarmement, de déclenchement et des télécommandes, permettant de personnaliser l'installation en fonction des besoins spécifiques.
Les capteurs d'énergie Power Tag sont conçus pour s'intégrer de manière sécurisée et optimale à la gamme Acti9 iC60. De plus, une large gamme d'accessoires de raccordement, comme les peignes, est disponible. L'Acti9 iC60N se distingue également par sa connexion rapide sans vissage, offrant une installation simplifiée. Le sectionnement est assuré par une pièce solidaire des pôles, garantissant une sécurité maximale lors des interventions sur le circuit aval. Enfin, la technologie de la fenêtre Visi-Trip permet un diagnostic immédiat des causes et de la localisation des défauts, minimisant l'impact sur l'activité.
Fiche technique
- Gamme
- ACTI9 IC60N
- Type Disjoncteur
- Courbe D
- Nombre de pôles
- Tetra
- Pouvoir de coupure
- 6Ka
- Intensité
- 20A
- Référence fabricant
- A9F75420
Caractéristiques
- Poids
- 400g
-
