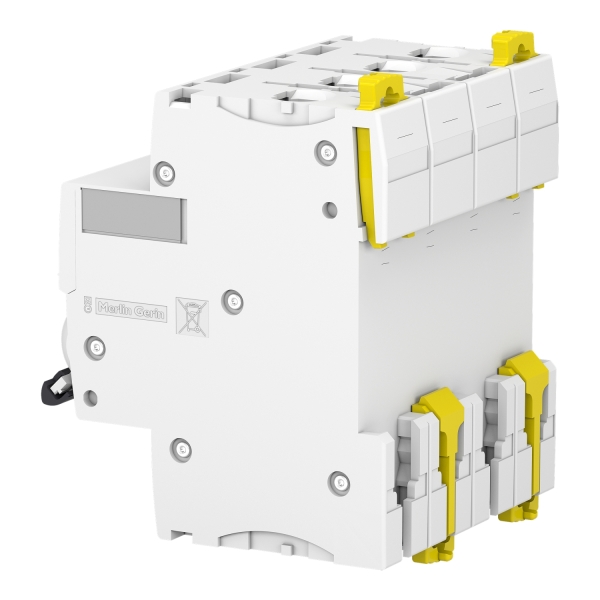

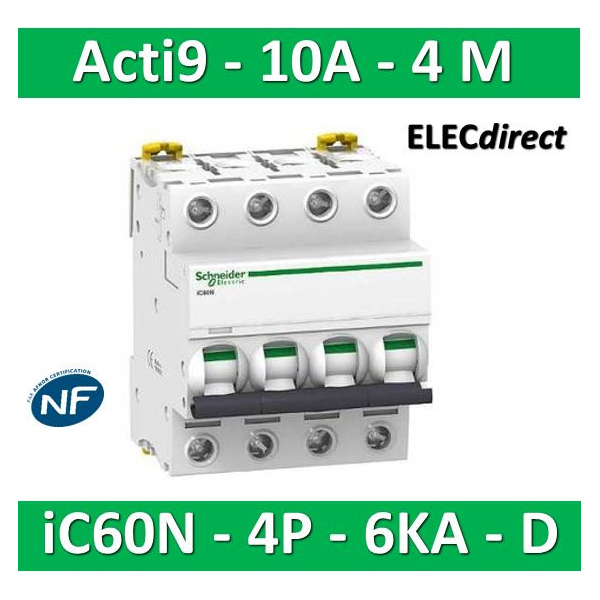

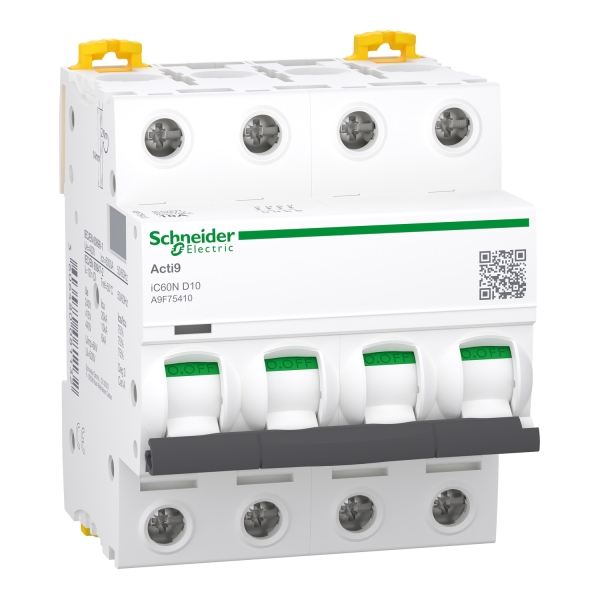

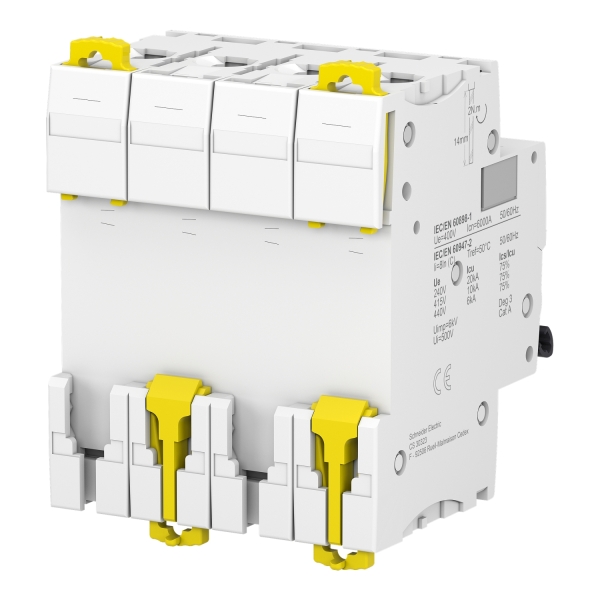

Schneider - Acti9 - iC60N - Disjoncteur - 4P - 10A - 6kA - courbe D - Réf : A9F75410

SCHA9F75410 | Réf. Elecdirect

A9F75410 | Réf. Fabricant

3606480081132 | EAN13

En stock

54,80 €

TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Description courte
Ce disjoncteur Schneider de la gamme Acti9 iC60N est un disjoncteur tétrapolaire (4P) de 10A , avec un pouvoir de coupure de 6 kA . Ce modèle est doté d'une courbe de déclenchement de type D .

Référence : A9F75410.

Description produit complète

Schneider - Acti9 - iC60N - Disjoncteur - 4P - 10A - 6kA - courbe D - Réf : A9F75410

Compatible avec les blocs Vigi iC60, références A9Q14425 et A9Q11425

Caractéristique	Détail
Application	Distribution
Gamme	Acti9
Nom du produit	Acti9 iC60
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	iC60N
Description des pôles	4P
Nombre de pôles protégés	4
Courant assigné d'emploi (In)	10 A
Type de réseau	CA, CC
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	D
Pouvoir de coupure	6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1, 36 kA Icu à 12…133 V CA, 10 kA Icu à <= 250 V CC, 10 kA Icu à 380...415 V CA, 20 kA Icu à 220...240 V CA, 6 kA Icu à 440 V CA
Catégorie d'emploi	Catégorie A se conformer à EN 60947-2, CEI 60947-2
Aptitude au sectionnement	Oui conforme à EN 60898-1, EN 60947-2, CEI 60898-1, CEI 60947-2
Normes	CEI 60898-1, CEI 60947-2, EN 60898-1, EN 60947-2
Labels qualité	NF
Fréquence du réseau	50/60 Hz
Déclenchement magnétique	8 x In +/- 20 %
[Ics] Pouvoir assigné de coupure de service	15 kA à 220...240 V CA, 7,5 kA à 380...415 V CA, 4,5 kA à 440 V CA, 27 kA à 12...133 V CA, 6000 A à 400 V CA, 10 kA à 180...250 V CC
Classe de limitation	3 conforme à EN 60898-1, CEI 60898-1
[Ui] Tension assignée d'isolement	500 V CA 50/60 Hz conforme à EN 60947-2, CEI 60947-2
[Uimp] Tension assignée de tenue aux chocs	6 kV conforme à EN 60947-2, CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Signalisation de déclenchement
Mode d'installation	Fixe
Support de montage	Rail DIN
Compatibilité des répartiteurs/peigne/barres	Haut ou bas : OUI, Pas de 9 mm
Hauteur	85 mm
Largeur	72 mm
Profondeur	78,5 mm
Poids du produit	0,5 kg
Couleur	Blanc
Endurance mécanique	20 000 cycles
Durée de vie électrique	10 000 cycles
Mode de raccordement	Terminal simple (haut ou bas) 1…25 mm² rigide, 1…16 mm² souple
Longueur de dénudage des fils	14 mm pour connexion haut ou bas
Couple de serrage	2 N.m (haut ou bas)
Protection différentielle	Bloc séparé
Environnement	Degré de protection IP: IP20 conforme à CEI 60529, EN 60529 Degré de pollution: 3 conforme à EN 60947-2, CEI 60947-2 Catégorie de surtension: IV Tropicalisation: 2 conforme à CEI 60068-1 Humidité relative: 95 % à 55 °C Altitude de fonctionnement: 0...2000 m Température de l'air ambiant en fonctionnement: -35…70 °C Température ambiante de stockage: -40…85 °C

Le disjoncteur Acti9 iC60N 4P 10A est conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9 mm, il se monte facilement sur rail DIN. Les performances de l'Acti9 iC60N sont conformes aux normes NF EN 60947-2 et 60898-1, garantissant une sécurité et une fiabilité optimales.

Certifié Green Premium, ce disjoncteur est un produit respectueux de l'environnement, répondant aux critères de durabilité et d'efficacité énergétique. Il est également conforme à la norme ROHS UE, garantissant l'absence de substances dangereuses. La gamme Acti9 iC60N propose des accessoires optionnels, tels que des peignes du système Acti9, des auxiliaires de réarmement, de déclenchement et des télécommandes, permettant de personnaliser l'installation en fonction des besoins spécifiques.

Les capteurs d'énergie Power Tag sont conçus pour s'intégrer de manière sécurisée et optimale à la gamme Acti9 iC60. De plus, une large gamme d'accessoires de raccordement, comme les peignes, est disponible. L'Acti9 iC60N se distingue également par sa connexion rapide sans vissage, offrant une installation simplifiée. Le sectionnement est assuré par une pièce solidaire des pôles, garantissant une sécurité maximale lors des interventions sur le circuit aval. Enfin, la technologie de la fenêtre Visi-Trip permet un diagnostic immédiat des causes et de la localisation des défauts, minimisant l'impact sur l'activité.
