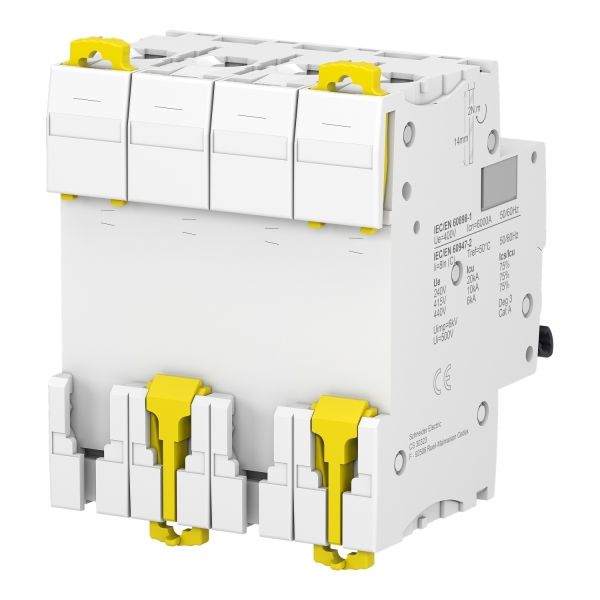

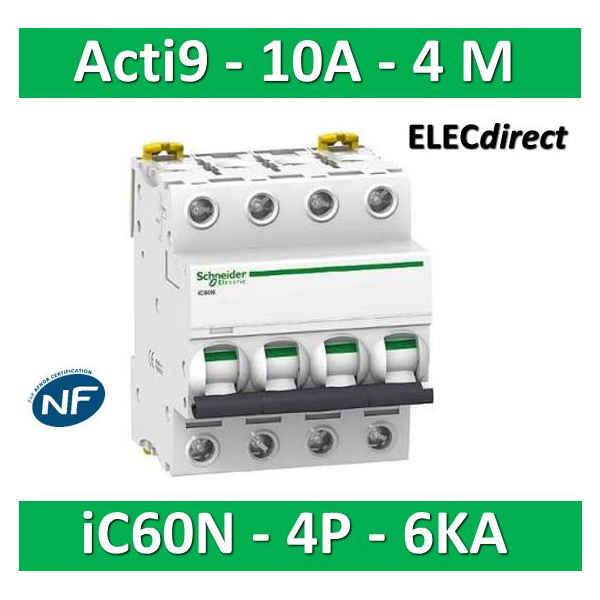

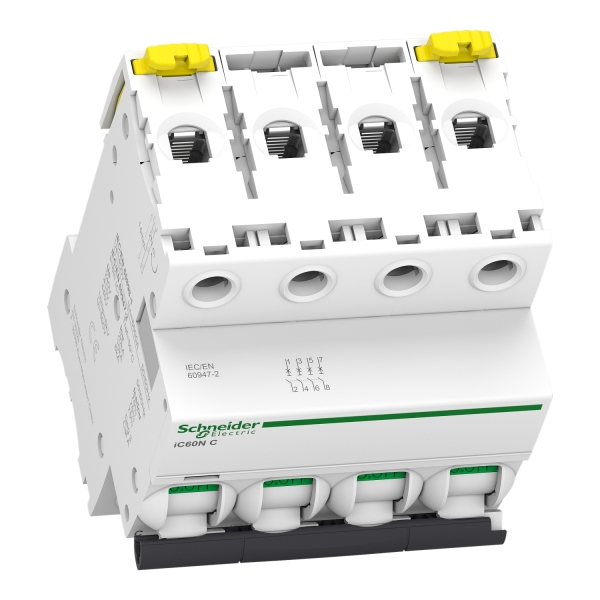

Schneider - Acti9 - iC60N - Disjoncteur - 4P - 10A - 6kA - courbe C - Réf : A9F77410

Certifié NF

Produit certifié NF

SCHA9F77410
A9F77410
3606480094309
Schneider
68,58 €
TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

  • Description courte

    Ce disjoncteur Schneider de la gamme Acti9 iC60N est un disjoncteur tétrapolaire (4P) de 10A , avec un pouvoir de coupure de 6 kA . Ce modèle est doté d'une courbe de déclenchement de type C .

    Référence : A9F77410.

  • Description produit complète

    Schneider - Acti9 - iC60N - Disjoncteur - 4P - 10A - 6kA - courbe C - Réf : A9F77410

    Compatible avec les blocs Vigi iC60, références A9Q14425 et A9Q11425

    CaractéristiqueDétail
    Application Distribution
    Gamme Acti9
    Nom du produit Acti9 iC60
    Type de produit ou équipement Disjoncteur miniature
    Nom de l'appareil iC60N
    Description des pôles 4P
    Nombre de pôles protégés 4
    Courant assigné d'emploi (In) 10 A
    Type de réseau CA, CC
    Type de déclencheur Thermique-magnétique
    Courbe de déclenchement C
    Pouvoir de coupure 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1, 36 kA Icu à 12…133 V CA, 10 kA Icu à <= 250 V CC, 10 kA Icu à 380...415 V CA, 20 kA Icu à 220...240 V CA, 6 kA Icu à 440 V CA
    Catégorie d'emploi Catégorie A se conformer à EN 60947-2, CEI 60947-2
    Aptitude au sectionnement Oui conforme à EN 60898-1, EN 60947-2, CEI 60898-1, CEI 60947-2
    Normes CEI 60898-1, CEI 60947-2, EN 60898-1, EN 60947-2
    Labels qualité NF
    Fréquence du réseau 50/60 Hz
    Déclenchement magnétique 8 x In +/- 20 %
    [Ics] Pouvoir assigné de coupure de service 15 kA à 220...240 V CA, 7,5 kA à 380...415 V CA, 4,5 kA à 440 V CA, 27 kA à 12...133 V CA, 6000 A à 400 V CA, 10 kA à 180...250 V CC
    Classe de limitation 3 conforme à EN 60898-1, CEI 60898-1
    [Ui] Tension assignée d'isolement 500 V CA 50/60 Hz conforme à EN 60947-2, CEI 60947-2
    [Uimp] Tension assignée de tenue aux chocs 6 kV conforme à EN 60947-2, CEI 60947-2
    Coupure pleinement apparente Oui
    Type de commande Par maneton
    Indication de tension Signalisation de déclenchement
    Mode d'installation Fixe
    Support de montage Rail DIN
    Compatibilité des répartiteurs/peigne/barres Haut ou bas : OUI, Pas de 9 mm
    Hauteur 85 mm
    Largeur 72 mm
    Profondeur 78,5 mm
    Poids du produit 0,5 kg
    Couleur Blanc
    Endurance mécanique 20 000 cycles
    Durée de vie électrique 10 000 cycles
    Mode de raccordement Terminal simple (haut ou bas) 1…25 mm² rigide, 1…16 mm² souple
    Longueur de dénudage des fils 14 mm pour connexion haut ou bas
    Couple de serrage 2 N.m (haut ou bas)
    Protection différentielle Bloc séparé
    Environnement Degré de protection IP: IP20 conforme à CEI 60529, EN 60529
    Degré de pollution: 3 conforme à EN 60947-2, CEI 60947-2
    Catégorie de surtension: IV
    Tropicalisation: 2 conforme à CEI 60068-1
    Humidité relative: 95 % à 55 °C
    Altitude de fonctionnement: 0...2000 m
    Température de l'air ambiant en fonctionnement: -35…70 °C
    Température ambiante de stockage: -40…85 °C

    Le disjoncteur Acti9 iC60N 4P 10A est conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9 mm, il se monte facilement sur rail DIN. Les performances de l'Acti9 iC60N sont conformes aux normes NF EN 60947-2 et 60898-1, garantissant une sécurité et une fiabilité optimales.

    Certifié Green Premium, ce disjoncteur est un produit respectueux de l'environnement, répondant aux critères de durabilité et d'efficacité énergétique. Il est également conforme à la norme ROHS UE, garantissant l'absence de substances dangereuses. La gamme Acti9 iC60N propose des accessoires optionnels, tels que des peignes du système Acti9, des auxiliaires de réarmement, de déclenchement et des télécommandes, permettant de personnaliser l'installation en fonction des besoins spécifiques.

    Les capteurs d'énergie Power Tag sont conçus pour s'intégrer de manière sécurisée et optimale à la gamme Acti9 iC60. De plus, une large gamme d'accessoires de raccordement, comme les peignes, est disponible. L'Acti9 iC60N se distingue également par sa connexion rapide sans vissage, offrant une installation simplifiée. Le sectionnement est assuré par une pièce solidaire des pôles, garantissant une sécurité maximale lors des interventions sur le circuit aval. Enfin, la technologie de la fenêtre Visi-Trip permet un diagnostic immédiat des causes et de la localisation des défauts, minimisant l'impact sur l'activité.

    Fiche technique

    Gamme
    ACTI9 IC60N
    Type Disjoncteur
    Courbe C
    Nombre de pôles
    Tetra
    Pouvoir de coupure
    6Ka
    Intensité
    10A
    Référence fabricant
    A9F77410

    Caractéristiques

    Poids
    400g
