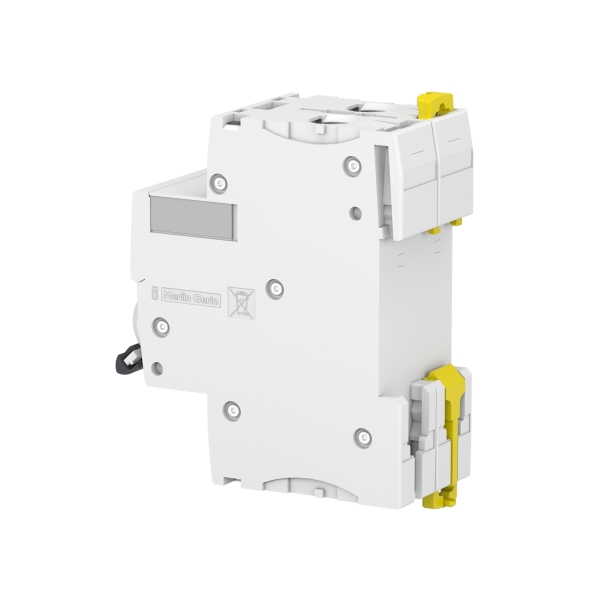

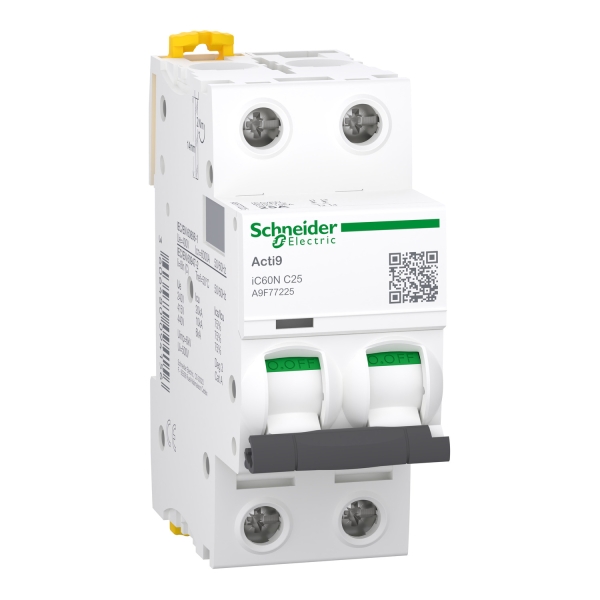

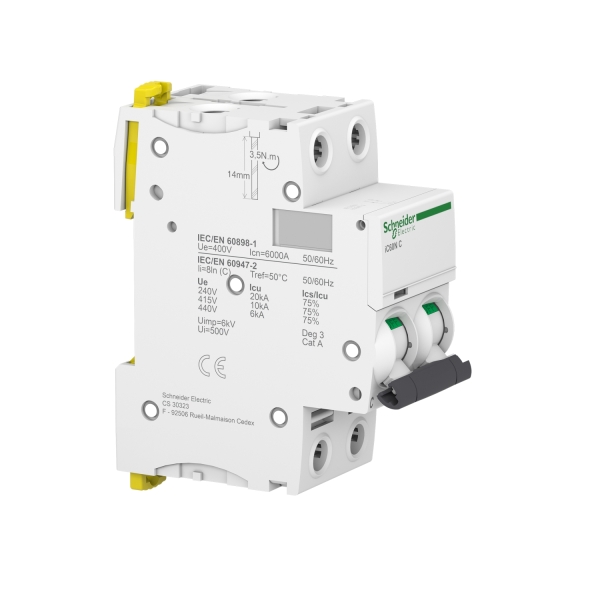

Schneider - Acti9 - iC60N - Disjoncteur - 2P - 25A - 6kA - courbe C - Réf : A9F77225

Certifié NF

Produit certifié NF

SCHA9F77225
A9F77225
3606480094156
(1 avis)
Schneider
36,68 €
TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

  • Description courte

    Ce disjoncteur Schneider de la gamme Acti9 iC60N est un disjoncteur bipolaire (2P) de 25A, avec un pouvoir de coupure de 6 kA. Ce modèle est doté d'une courbe de déclenchement de type C.

    Référence : A9F77225.

  • Description produit complète

    Schneider - Acti9 - iC60N - Disjoncteur - 2P - 25A - 6kA - courbe C - Réf : A9F77225

    Compatible avec les blocs Vigi iC60, références A9Q14240 et A9Q11225

    CatégorieDétails
    Application Distribution
    Gamme Acti9
    Nom du produit Acti9 iC60
    Type de produit ou équipement Disjoncteur miniature
    Nom de l'appareil iC60N
    Description des pôles 2P
    Nombre de pôles protégés 2
    In courant assigné d'emploi 25 A
    Type de réseau CC, CA
    Type de déclencheur Thermique-magnétique
    Courbe de déclenchement C
    Pouvoir de coupure - 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1
    - 36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/CEI 60947-2
    - 10 kA Icu à <= 125 V CC conforme à EN/CEI 60947-2
    - 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
    - 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
    - 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2
    Catégorie d'emploi Catégorie A conforme à EN 60947-2, CEI 60947-2
    Aptitude au sectionnement Oui conforme à EN 60898-1, EN 60947-2, CEI 60898-1, CEI 60947-2
    Normes EN 60947-2, CEI 60898-1, CEI 60947-2, EN 60898-1
    Labels qualité NF
    Fréquence du réseau 50/60 Hz
    Déclenchement magnétique 8 x In ± 20 %
    [Ics] pouvoir assigné de coupure de service - 15 kA 75 % conforme à EN 60947-2 à 220...240 V CA 50/60 Hz
    - 7,5 kA 75 % conforme à EN 60947-2 à 380...415 V CA 50/60 Hz
    - 4,5 kA 75 % conforme à EN 60947-2 à 440 V CA 50/60 Hz
    - 27 kA 75 % conforme à EN 60947-2 à 12…133 V CA 50/60 Hz
    - 10 kA 100 % conforme à EN 60947-2 à 72…125 V CC
    - 6000 A 100 % conforme à EN 60898-1 à 400 V CA 50/60 Hz
    Classe de limitation 3 conforme à EN 60898-1
    [Ui] tension assignée d'isolement 500 V CA 50/60 Hz conforme à EN 60947-2
    [Uimp] tension assignée de tenue aux chocs 6 kV conforme à EN 60947-2
    Coupure pleinement apparente Oui
    Type de commande Par maneton
    Indication de tension Signalisation de déclenchement
    Mode d'installation Fixe
    Support de montage Rail DIN
    Compatibilité des répartiteurs Haut ou bas : OUI
    Pas de 9 mm 4
    Dimensions (H x L x P) 85 mm x 36 mm x 78,5 mm
    Poids du produit 0,25 kg
    Couleur Blanc
    Endurance mécanique 20000 cycles
    Durée de vie électrique 10000 cycles
    Mode de raccordement - Terminal simple (haut ou bas) 1…25 mm² rigide
    - Terminal simple (haut ou bas) 1…16 mm² souple
    Longueur de dénudage des fils 14 mm
    Couple de serrage 2 N.m haut ou bas
    Protection différentielle Bloc séparé
    Degré de protection IP IP20 conforme à CEI/EN 60529
    Degré de pollution 3 conforme à EN/CEI 60947-2
    Catégorie de surtension IV
    Tropicalisation 2 conforme à CEI 60068-1
    Humidité relative 95 % à 55 °C
    Altitude de fonctionnement 0...2000 m
    Température ambiante - En fonctionnement : -35…70 °C
    - En stockage : -40…85 °C

    Le disjoncteur Acti9 iC60N 2P 25A protège et contrôle les installations électriques dans les bâtiments industriels et tertiaires. D'une largeur de 4 modules de 9 mm, il se monte facilement sur rail DIN. Conforme aux normes NF EN 60947-2 et 60898-1, il est certifié Green Premium, garantissant des performances respectueuses de l'environnement, et est également conforme à la norme ROHS UE. Des accessoires optionnels, tels que des peignes Acti9, des auxiliaires de réarmement et des capteurs d'énergie Power Tag, sont disponibles pour une intégration sécurisée. Le système de connexion rapide sans visage simplifie son utilisation, et la fenêtre Visi-Trip permet un diagnostic instantané

    Fiche technique

    Gamme
    ACTI9 IC60N
    Type Disjoncteur
    Courbe C
    Nombre de pôles
    Bi
    Pouvoir de coupure
    6Ka
    Intensité
    25A
    Référence fabricant
    A9F77225

    Caractéristiques

    Poids
    200g
