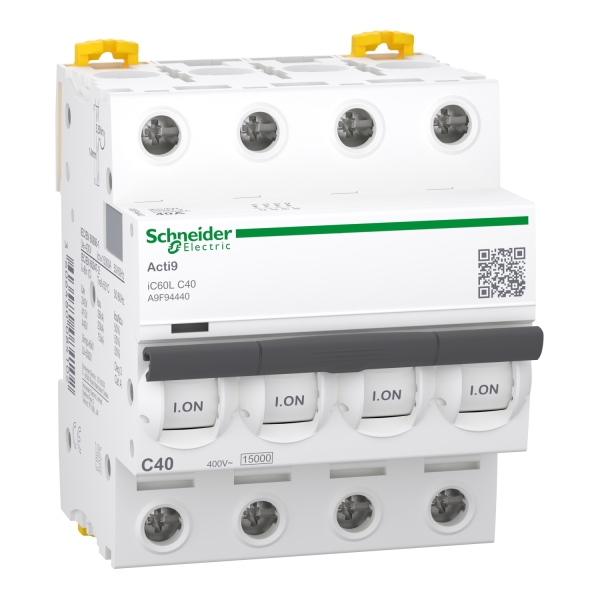

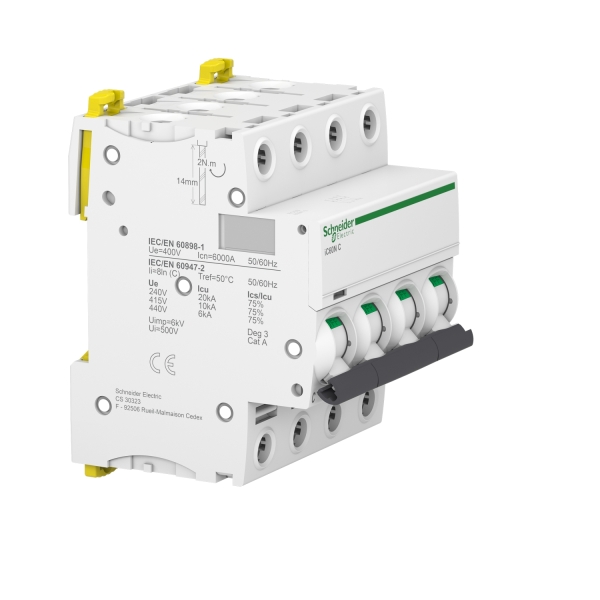

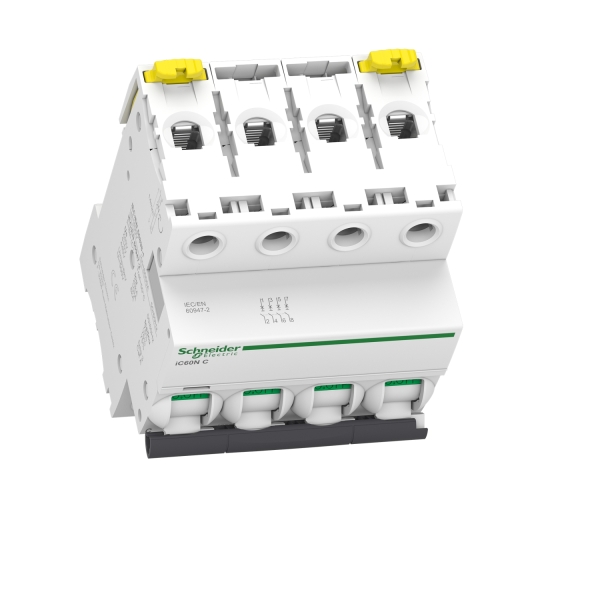

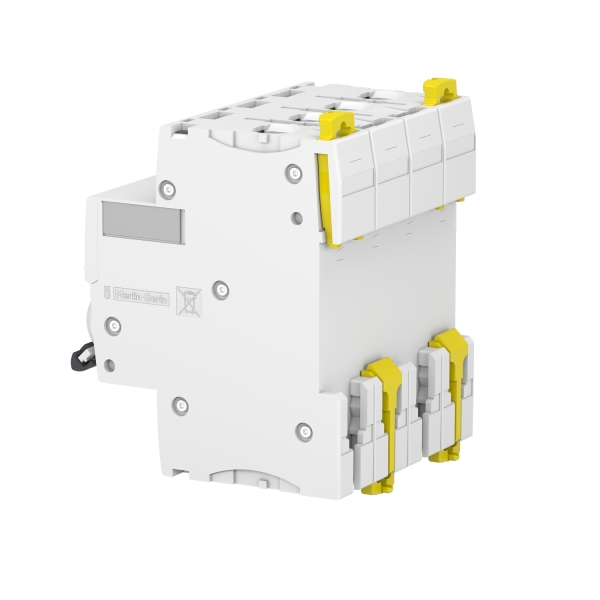

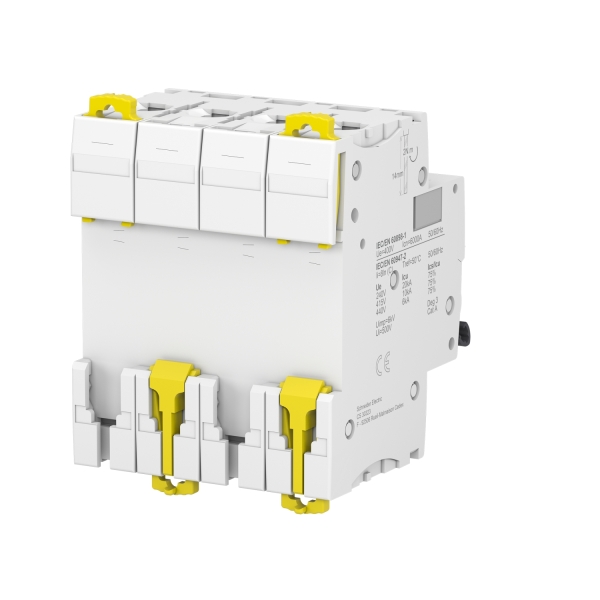

Schneider - Acti9 - iC60L - Disjoncteur - 4P - 40A - 15kA - courbe C - Réf : A9F94440

SCHA9F94440
A9F94440
3606480084102
Schneider
123,49 €
TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

  • Description courte

    Ce disjoncteur Schneider de la gamme Acti9 iC60L est un disjoncteur tétrapolaire (4P) de 40A , avec un pouvoir de coupure de 15 kA . Ce modèle est doté d'une courbe de déclenchement de type C .

    Référence : A9F94440. Adaptable aux Bloc différentiel : A9Q11440,A9Q14440...

  • Description produit complète

    Schneider - Acti9 - iC60L - Disjoncteur - 4P - 40A - 15kA - courbe C - Réf : A9F94440

    Compatible avec les blocs Vigi iC60, références A9Q14440, A9Q11440 et A9Q31440

    CaractéristiqueDétail
    Application Distribution
    Gamme Acti9
    Nom du produit Acti9 iC60
    Type de produit ou équipement Disjoncteur miniature
    Nom de l'appareil iC60L
    Description des pôles 4P
    Nombre de pôles protégés 4
    En cours d'affectation d'emploi 40 A
    Type de réseau CA, CC
    Type de déclencheur Thermique-magnétique
    Courbe de déclenchement C
    Pouvoir de coupure 15000 A Icn à 400 V CA (EN/CEI 60898-1)
    70 kA Icu à 12…133 V CA (EN/CEI 60947-2)
    15 kA Icu à 440 V CA (EN/CEI 60947-2)
    20 kA Icu à 380…415 V CA (EN/CEI 60947-2)
    15 kA Icu à 220...250 V CC (EN/CEI 60947-2)
    Catégorie d'emploi Catégorie A (EN 60947-2, CEI 60947-2)
    Aptitude au sectionnement Oui (EN 60898-1, EN 60947-2, CEI 60898-1, CEI 60947-2)
    Normes EN 60947-2, CEI 60947-2, CEI 60898-1, EN 60898-1
    Fréquence du réseau 50/60 Hz
    Déclenchement magnétique 8 x ± 20 %
    [Ics] pouvoir assigné de coupure de service 18 kA 50 % (EN 60947-2, CEI 60947-2 - 220...240 V CA)
    10 kA 50 % (EN 60947-2, CEI 60947-2 - 380...415 V CA)
    7,5 kA 50 % (EN 60947-2, CEI 60947-2 - 440 V CA)
    35 kA 50 % (EN 60947-2, CEI 60947-2 - 12…133 V CA)
    7500 A 50 % (EN 60898-1, CEI 60898-1 - 400 V CA)
    20 kA 100 % (EN 60947-2, CEI 60947-2 - 180…250 (CC V)
    Classe de limitation 3 (EN 60898-1, CEI 60898-1)
    [Ui] tension assignée d'isolement 500 V CA (EN 60947-2, CEI 60947-2)
    [Uimp] tension assignée de tenue aux chocs 6 kV (EN 60947-2, CEI 60947-2)
    Coupure pleinement apparente Oui
    Type de commande Par maneton
    Indication de tension Signalisation de déclenchement
    Mode d'installation Fixe
    Support de montage Rail DIN
    Compatibilité des répartiteurs, peignes, jeux de barres Haut ou bas : OUI
    Pas de 9 mm 8
    Dimensions (H x L x P) 85 mm x 72 mm x 78,5 mm
    Poids du produit 0,5 kg
    Couleur Blanc
    Durée de vie mécanique 20 000 cycles
    Durée de vie électrique 10 000 cycles
    Raccordement Borne simple (haut ou bas) 1…35 mm² rigide
    Borne simple (haut ou bas) 1…25 mm² souple
    Longueur de dénudage des fils 14 mm (haut ou bas)
    Couple de serrage 3,5 Nm (haut ou bas)
    Protection différentielle Bloc séparé
    Degré de protection IP IP20 (CEI 60529, EN 60529)
    Degré de pollution 3 (EN 60947-2, CEI 60947-2)
    Catégorie de surtension IV
    Tropicalisation 2 (CEI 60068-1)
    Humidité relative 95 % à 55 °C
    Altitude de fonctionnement 0...2000 m
    Température ambiante de fonctionnement -35…70 °C
    Température ambiante de stockage -40…85 °C

    Le disjoncteur Acti9 iC60L 4P 40A est conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9 mm, il se monte facilement sur rail DIN. Les performances de l'Acti9 iC60N sont conformes aux normes NF EN 60947-2 et 60898-1, garantissant une sécurité et une fiabilité optimales.

    Certifié Green Premium, ce disjoncteur est un produit respectueux de l'environnement, répondant aux critères de durabilité et d'efficacité énergétique. Il est également conforme à la norme ROHS UE, garantissant l'absence de substances dangereuses. La gamme Acti9 iC60L propose des accessoires optionnels, tels que des peignes du système Acti9, des auxiliaires de réarmement, de déclenchement et des télécommandes, permettant de personnaliser l'installation en fonction des besoins spécifiques.

    Les capteurs d'énergie Power Tag sont conçus pour s'intégrer de manière sécurisée et optimale à la gamme Acti9 iC60. De plus, une large gamme d'accessoires de raccordement, comme les peignes, est disponible. L'Acti9 iC60L se distingue également par sa connexion rapide sans vissage, offrant une installation simplifiée. Le sectionnement est assuré par une pièce solidaire des pôles, garantissant une sécurité maximale lors des interventions sur le circuit aval. Enfin, la technologie de la fenêtre Visi-Trip permet un diagnostic immédiat des causes et de la localisation des défauts, minimisant l'impact sur l'activité.

    Fiche technique

    Gamme
    ACTI9 IC60L
    Type Disjoncteur
    Courbe C
    Nombre de pôles
    Tetra
    Pouvoir de coupure
    15Ka
    Intensité
    40A
    Référence fabricant
    A9F94440

    Caractéristiques

    Poids
    400g
