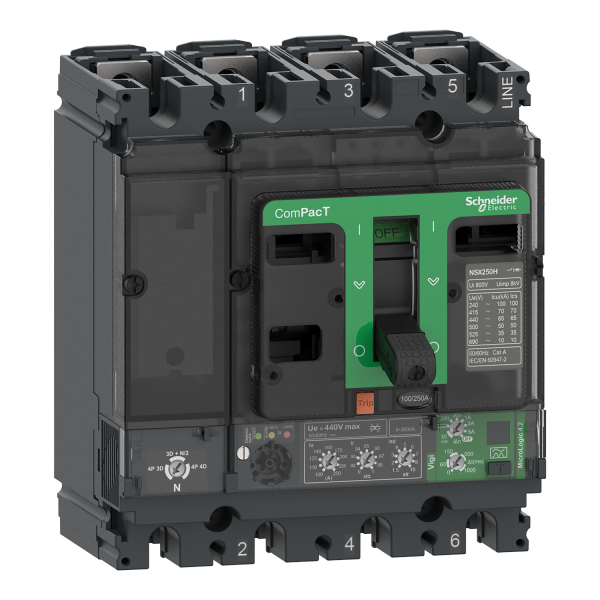

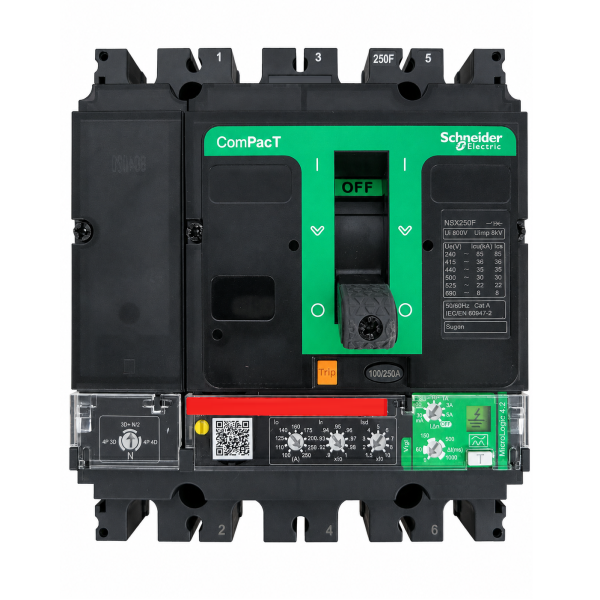

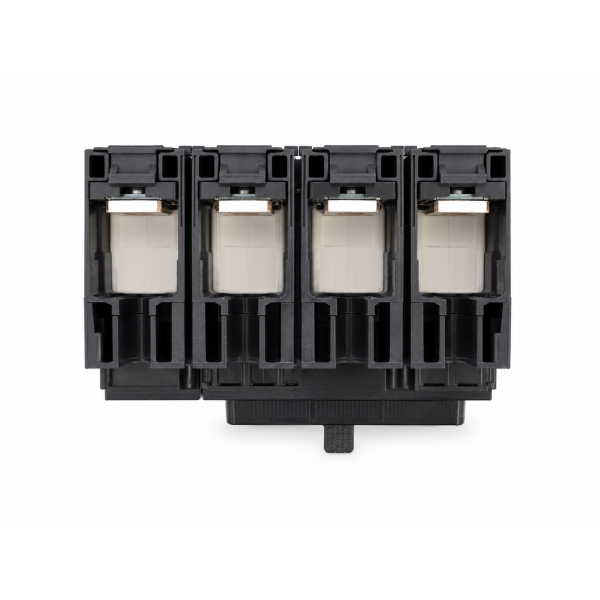

Schneider - Disjoncteur ComPacT NSX250F à déclencheur MicroLogic - Réf : C25F44V250

Derniers articles en stock

 

 

 Ajouter au panier | 1 758,90 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Schneider Electric ComPacT NSX250F - Disjoncteur différentiel 250 A 4P 4D - MicroLogic 4.2 Vigi - 36 kA à 415 V CA - Réf. C25F44V250 est un disjoncteur fixe destiné à la protection des installations de distribution électrique contre les surcharges, courts-circuits et défauts différentiels. Son déclencheur électronique MicroLogic 4.2 Vigi intègre une protection différentielle de classe A entièrement réglable.
ATOUTS
• Protection complète : le déclencheur MicroLogic 4.2 Vigi associe les protections contre les surcharges, les courts-circuits et les défauts différentiels.
• Pouvoir de coupure élevé : niveau de performance F avec un pouvoir de coupure ultime Icu de 36 kA sous 380/415 V CA.
• Protection différentielle réglable : sensibilité ajustable de 30 mA à 5 A et temporisation réglable jusqu'à 1 seconde.
• Calibre ajustable : protection longue durée Ir réglable sur 9 positions entre 100 et 250 A.
En option, vous pouvez rajouter une bobine MX de réf : LV429387

Description produit complète
Le disjoncteur différentiel Schneider Electric ComPacT NSX250F Réf. C25F44V250 est un appareil fixe 4 pôles 4D de 250 A destiné à la protection des installations de distribution électrique. Son format compact permet d'associer un courant nominal élevé, un pouvoir de coupure adapté aux installations professionnelles et plusieurs fonctions de protection au sein d'un même appareil.
Ce ComPacT NSX250F présente un pouvoir de coupure ultime (Icu) de 36 kA sous 380/415 V CA à 50/60 Hz et un niveau de performance F. Sa tension assignée d'emploi atteint 440 V CA 50/60 Hz. Il dispose également d'une aptitude au sectionnement conforme à la norme EN/IEC 60947-2.
Le disjoncteur est équipé d'un déclencheur électronique MicroLogic 4.2 Vigi de 250 A. Celui-ci assure les fonctions de protection LSoIR (protection longue durée contre les surcharges, protection courte durée contre les courts-circuits, protection instantanée et protection différentielle intégrée). Le seuil de protection longue durée (Ir) peut être réglé sur 9 positions entre 100 et 250 A et le seuil courte durée (Isd) est réglable de 1,5 à 10 x Ir.
La protection différentielle de classe A est intégrée au déclencheur. Sa sensibilité peut être réglée sur 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A ou 5 A. La temporisation différentielle est également réglable sur 0 ms, 60 ms, 150 ms, 500 ms ou 1 seconde. Cette possibilité de réglage permet d'adapter le comportement du disjoncteur aux caractéristiques et aux exigences de sélectivité de l'installation.
Le ComPacT NSX250F se commande manuellement par maneton et s'installe en montage fixe sur une plaque arrière. Les raccordements amont et aval sont réalisés par l'avant. Avec ses dimensions de 140 x 161 x 86 mm et ses cinq emplacements pour auxiliaires électriques, il peut recevoir différents équipements complémentaires selon la configuration souhaitée. Des voyants LED permettent également de visualiser localement l'état de fonctionnement et les niveaux de charge.
CARACTÉRISTIQUES
PRINCIPALES
• Gamme : ComPacT
• Nom du produit : ComPacT NSX
• Nom de l'appareil : NSX250F
• Type de produit : Disjoncteur différentiel
• Configuration des pôles : 4P 4D
• Déclencheur : MicroLogic 4.2 Vigi électronique
• Mode d'installation : Fixe sur plaque arrière
TECHNIQUES
• Courant nominal : 250 A à 40 °C
• Tension assignée d'emploi : 440 V CA 50/60 Hz
• Pouvoir de coupure : 36 kA à 380/415 V CA 50/60 Hz
• Protection différentielle : Classe A, sensibilité réglable de 30 mA à 5 A
• Dimensions : 140 x 161 x 86 mm
SPÉCIFICATIONS
Caractéristique	Valeur
Gamme	ComPacT
Nom de l'appareil	NSX250F
Type de produit ou équipement	Disjoncteur différentiel
Application	Distribution
Nombre de pôles	4P
Pôles protégés	4D / 3D + N/2 / 3D
Position du neutre	Gauche
Courant nominal In	250 A à 40 °C
Tension assignée d'emploi Ue	440 V CA 50/60 Hz
Pouvoir de coupure Icu à 380/415 V CA	36 kA
Niveau de performance	F - 36 kA à 415 V CA
Tension assignée d'isolement Ui	500 V CA 50/60 Hz
Tension assignée de tenue aux chocs Uimp	8 kV
Déclencheur	MicroLogic 4.2 Vigi électronique
Fonctions de protection	LSoIR
Réglage longue durée Ir	100...250 A - 9 positions
Protection différentielle	Intégrée - Classe A
Sensibilité différentielle IΔn	30 mA / 100 mA / 300 mA / 500 mA / 1 A / 3 A / 5 A
Temporisation différentielle Δt	0 ms / 60 ms / 150 ms / 500 ms / 1 s
Dimensions	140 x 161 x 86 mm
Poids net	2,8 kg
Le disjoncteur Schneider Electric ComPacT NSX250F Réf. C25F44V250 est un modèle 4 pôles 4D de 250 A, équipé d'un déclencheur électronique MicroLogic 4.2 Vigi avec protection différentielle intégrée. Son pouvoir de coupure de 36 kA à 415 V CA le destine à la protection des circuits de distribution basse tension dans les installations tertiaires et industrielles. Plusieurs accessoires permettent ensuite d'adapter sa commande, son verrouillage, son raccordement ou sa supervision aux besoins de votre installation.
Protection des bornes et raccordements
Pour améliorer la protection des connexions, le NSX250 peut recevoir un cache-bornes court 4P Réf. LV429516 ou un cache-bornes long 4P Réf. LV429518. Ces deux solutions sont à choisir selon la configuration de raccordement et l'espace disponible, elles ne sont pas à installer ensemble. Elles permettent de mieux isoler les parties de raccordement et de limiter l'accès aux bornes après câblage.
Le jeu de 6 séparateurs de phases Réf. LV429329 est conseillé lorsque la configuration du raccordement vous oblige à améliorer l'isolement entre les conducteurs des différentes phases. Il s'agit d'un accessoire de protection et d'isolation qui n'est pas indispensable dans toutes les installations.
Commande du disjoncteur
Lorsque l'utilisation par maneton d'origine n'est pas adaptée, plusieurs systèmes de commande peuvent être utilisés.
La commande rotative directe Réf. LV429337T remplace la commande par maneton par une poignée noire installée directement sur l'appareil. Elle convient aux installations où l'on souhaite une manipulation plus pratique et une lecture claire de l'état du disjoncteur.
Pour une commande depuis la porte d'une armoire ou d'un coffret pour ne pas avoir à l'ouvrir, la commande rotative prolongée Réf. LV429338T est plus adaptée. Son axe de 185 à 600 mm permet de déporter la poignée jusqu'à la façade de l'enveloppe du coffret et elle offre un indice de protection IP55 au niveau de la commande.
Ces deux commandes sont des solutions alternatives : le choix dépend de la manière dont le disjoncteur doit être accessible dans le tableau.
Pour automatiser davantage la manœuvre, le ComPacT NSX250 peut également recevoir la télécommande motorisée MT250 Réf. LV431541, alimentée en 220-240 V CA 50/60 Hz ou 208-277 V CA 60 Hz. Elle permet de motoriser la commande du disjoncteur pour les installations nécessitant une exploitation à distance ou intégrée à un automatisme.
Verrouillage et interverrouillage
Pour sécuriser les opérations de maintenance ou empêcher une utilisation non autorisée, plusieurs dispositifs de verrouillage sont disponibles.
Avec la commande par maneton, le verrouillage fixe Réf. LV429370T permet le cadenassage en position OFF uniquement, tandis que la Réf. LV429371T autorise le verrouillage en position OFF ou ON.
Dans une installation avec deux disjoncteurs devant fonctionner de manière alternée, notamment pour une configuration de permutation de sources, un interverrouillage mécanique peut empêcher certaines manœuvres simultanées. La Réf. LV429354T est prévue pour des appareils commandés par maneton.
Avec une commande rotative, il faut utiliser à la place l'interverrouillage mécanique Réf. LV429369T pour une poignée rotative directe ou la Réf. LV429369ET lorsque c'est une commandes rotatives prolongées. Ces références correspondent à des configurations différentes et ne sont pas destinées à être montées simultanément.
Auxiliaires de signalisation
Pour connaître à distance l'état du disjoncteur ou récupérer une information de déclenchement, le C25F44V250 peut recevoir un contact auxiliaire standard Réf. 29450. Selon son emplacement dans le disjoncteur, il peut assurer une fonction OF, SD, SDE ou SDV afin de transmettre l'état correspondant à un automate, un voyant ou un système de supervision.
La Réf. 29452 remplit les mêmes types de fonctions mais utilise un contact bas niveau, adapté aux circuits de signalisation nécessitant de faibles niveaux électriques.
Pour une installation connectée, le contact auxiliaire sans fil Réf. LV429454 permet quant à lui de transmettre des informations sur l'état du disjoncteur sans réaliser le même câblage de signalisation qu'avec un contact auxiliaire traditionnel. Cette solution est optionnelle et intéressante lorsqu'une supervision à distance de l'installation est recherchée.
Déclenchement électrique à distance
Une bobine MX peut être ajoutée lorsqu'il faut provoquer l'ouverture du disjoncteur depuis l'extérieur du coffret, par exemple depuis un arrêt d'urgence ou un automatisme.
La bobine MX Réf. LV429387 fonctionne sous 220-240 V CA 50/60 Hz ou 208-277 V CA 60 Hz, alors que la Réf. LV429388 est prévue pour une commande en 380-415 V CA 50/60 Hz ou 440-480 V CA 60 Hz.
Une bobine MN est utilisée lorsque le déclenchement doit être lié à une baisse ou une disparition de la tension de commande. La Réf. LV429407 correspond aux réseaux de commande 220-240 V CA 50/60 Hz ou 208-277 V CA 60 Hz, et la Réf. LV429408 aux tensions 380-415 V CA 50/60 Hz ou 440-480 V CA 60 Hz.
Les bobines MX et MN sont optionnelles et à sélectionner selon la fonction recherchée et la tension disponible. Il ne faut pas choisir une référence uniquement sur la base de sa compatibilité mécanique avec le NSX250.
Passage en version débrochable
Le kit débrochable 4P sur socle Réf. LV429290 permet d'adapter un ComPacT NSX100 à NSX250 4 pôles à une installation sur socle débrochable. Cela facilite les opérations de maintenance ou de remplacement de l'appareil lorsque le cahier des charges prévoit un disjoncteur pouvant être retiré de son support.
Il s'agit donc d'un accessoire selon l'installation, et non d'un élément nécessaire au montage du C25F44V250.
Pièces de rechange et maintenance
En cas de remplacement d'un élément de façade, le capot frontal Réf. LV434435 est une pièce de rechange prévue pour les ComPacT NSX100, NSX160 et NSX250 en 3 et 4 pôles.
Le lot de 12 vis à limitation de couple sécable Réf. LV429513 sont à utilisez impérativement pour le montage d'un ComPacT NSX100 à NSX250. Ces vis sont aussi importantes lorsqu'un déclencheur MicroLogic a été démonté : Schneider impose l'utilisation de nouvelles vis à limitation de couple lors de sa réinstallation afin de garantir un montage correct.
