Schneider - Déclencheur magnétothermique 250A - 4P4D - pour NSX250 - Réf : C254TM250

Derniers articles en stock

 

 

 Ajouter au panier | 420,00 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte

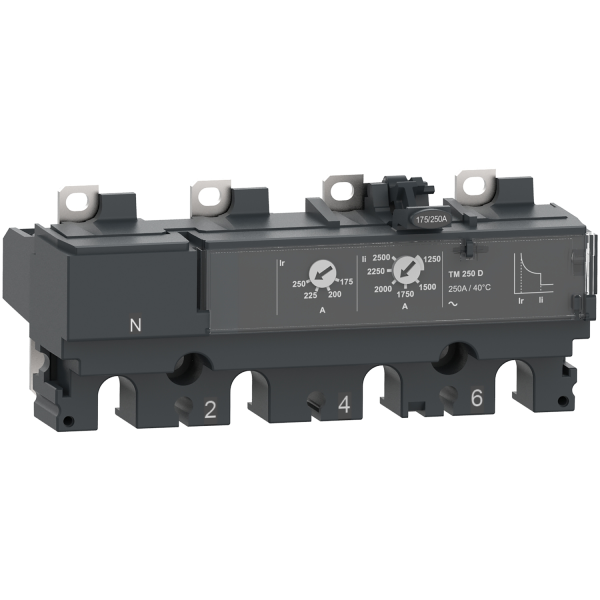

Schneider Electric ComPacT NSX - Déclencheur magnéto-thermique TM-D 250 A - 4P4D pour NSX250 - Réf. C254TM250 est un déclencheur thermique-magnétique destiné à être associé à un bloc de coupure sans déclencheur ComPacT NSX250 pour assurer la protection des circuits de distribution électrique. Il combine une protection thermique réglable contre les surcharges et une protection magnétique réglable contre les courts-circuits. Sa configuration 4P 4D assure la protection des quatre pôles, avec le neutre positionné à gauche.
ATOUTS
• Protection magnéto-thermique : associe une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits.
• Calibre 250 A : conçu pour les blocs de coupure sans déclencheur ComPacT NSX250 avec un courant assigné de 250 A à 40 °C.
• Réglage thermique : le seuil longue durée est ajustable de 0,7 à 1 fois In.
• Protection instantanée réglable : le seuil magnétique Ii peut être ajusté de 5 à 10 fois In.

Description produit complète
Le déclencheur magnéto-thermique Schneider Electric ComPacT NSX TM-D Réf. C254TM250 est destiné à être associé à un bloc de coupure sans déclencheur ComPacT NSX250. Il constitue la partie chargée de définir et d'assurer les fonctions de protection du circuit, tandis que le bloc de coupure associé apporte notamment les performances de coupure du disjoncteur.
Destiné aux installations de distribution électrique tertiaires et industrielles, ce déclencheur utilise une technologie thermique-magnétique. Sa fonction de protection LI combine une protection longue durée contre les surcharges et une protection instantanée contre les courts-circuits.
Le déclencheur est calibré à 250 A à 40 °C. Le seuil de protection thermique longue durée Ir est réglable de 0,7 à 1 x In, soit une plage permettant d'adapter le déclenchement à la charge du circuit. La temporisation longue durée Tr est fixe, avec des caractéristiques de déclenchement de 120 à 400 secondes à 1,5 x In et de 15 secondes à 7,2 x Ir.
La protection magnétique instantanée contre les courts-circuits est également réglable. Son seuil Ii peut être ajusté de 5 à 10 x In. Sur cette version 4P 4D, les quatre pôles sont protégés et le neutre est situé à gauche. Le paramètre de protection du neutre est fixé à 1 x Ir.
Le C254TM250 est prévu pour un réseau en courant alternatif jusqu'à 690 V CA en 50/60 Hz. Il ne dispose pas de protection différentielle intégrée. Il est conforme à la norme EN/IEC 60947-2 et peut fonctionner dans une plage de température ambiante comprise entre -25 et 70 °C.
CARACTÉRISTIQUES
PRINCIPALES
• Gamme : ComPacT
• Type de produit : Déclencheur
• Nom du déclencheur : TM-D
• Technologie : Thermique-magnétique
• Compatibilité : ComPacT NSX250
• Configuration : 4P 4D avec neutre à gauche
TECHNIQUES
• Calibre du déclencheur : 250 A à 40 °C
• Tension assignée d'emploi : 690 V CA 50/60 Hz
• Protection longue durée Ir : réglable de 0,7 à 1 x In
• Protection instantanée Ii : réglable de 5 à 10 x In
• Température de fonctionnement : -25...70 °C
SPÉCIFICATIONS
Caractéristique	Valeur
Gamme	ComPacT
Gamme de produit	ComPacT NSX100...250
Type de produit ou équipement	Déclencheur
Nom du déclencheur	TM-D
Technologie du déclencheur	Thermique-magnétique
Compatibilité de gamme	ComPacT NSX250
Application	Distribution
Description des pôles	4P
Pôles protégés	4D
Position du neutre	Gauche
Fonctions de protection	LI : surcharge thermique et court-circuit magnétique
Calibre du déclencheur	250 A à 40 °C
Tension assignée d'emploi Ue	690 V CA 50/60 Hz
Type de réseau	CA - 50/60 Hz
Mode d'installation du disjoncteur	Fixe
Réglage protection longue durée Ir	Réglable de 0,7...1 x In
Temporisation longue durée Tr	Fixe - 120...400 s à 1,5 x In / 15 s à 7,2 x Ir
Protection instantanée Ii	Réglable de 5...10 x In
Protection différentielle	Sans
Norme / degré de protection	EN/IEC 60947-2 / IP40 selon CEI 60529
Températures	Fonctionnement : -25...70 °C / stockage : -50...85 °C
Le déclencheur magnéto-thermique Schneider Electric ComPacT NSX Réf. C254TM250 est un modèle TM-D 250 A, 4P4D, prévu pour être installé sur un bloc de coupure ComPacT NSX250 4 pôles. Il assure la protection thermique contre les surcharges et magnétique contre les courts-circuits, avec les quatre pôles protégés.
Ce déclencheur est un appareil à composer : il ne constitue pas à lui seul un disjoncteur complet. Il doit obligatoirement être associé à un bloc de coupure NSX250 4P, choisi en fonction du pouvoir de coupure nécessaire à l'installation.
Quel bloc de coupure associer au C254TM250 ?
Pour une installation nécessitant un pouvoir de coupure de 25 kA, le déclencheur peut être monté sur le bloc de coupure ComPacT NSX250B Réf. C25B4. L'ensemble permet d'obtenir un disjoncteur NSX250 4P4D de 250 A équipé d'une protection TM-D.
Lorsque le niveau de court-circuit nécessite un pouvoir de coupure supérieur, plusieurs autres blocs compatibles sont disponibles :
• C25F4 – ComPacT NSX250F 4P 250 A : 36 kA
• C25N4 – ComPacT NSX250N 4P 250 A : 50 kA
• C25H4 – ComPacT NSX250H 4P 250 A : 70 kA
• C25S4 – ComPacT NSX250S 4P 250 A : 100 kA
• C25L4 – ComPacT NSX250L 4P 250 A : 150 kA
Le déclencheur C254TM250 reste identique ; c'est le choix du bloc B, F, N, H, S ou L qui détermine le niveau de pouvoir de coupure du disjoncteur.
Réglage de la protection TM-D
Le C254TM250 permet un réglage de la protection thermique longue durée Ir de 0,7 à 1 fois le courant nominal, soit une plage de réglage comprise entre 175 et 250 A.
La protection magnétique instantanée contre les courts-circuits est réglable de 5 à 10 fois In.
Le modèle est en configuration 4P4D : les quatre pôles, y compris le neutre, disposent d'une protection complète.
Vis à limitation de couple
Le lot de 12 vis à limitation de couple sécable Réf. LV429513 sont à utilisez impérativement pour le montage d'un ComPacT NSX100 à NSX250. Ces vis sont aussi importantes lorsqu'un déclencheur MicroLogic a été démonté : Schneider impose l'utilisation de nouvelles vis à limitation de couple lors de sa réinstallation afin de garantir un montage correct.
À propos de l'alimentation LV454444
Le module d'alimentation externe Réf. LV454444 transforme une alimentation de 200 à 240 V CA en 24 V CC. Il est destiné à l'alimentation de fonctions électroniques nécessitant une source 24 V CC, notamment sur certaines configurations équipées de déclencheurs MicroLogic.
Il n'est pas nécessaire au fonctionnement du C254TM250. Le TM-D est un déclencheur magnéto-thermique et assure directement ses fonctions de protection contre les surcharges et les courts-circuits sans alimentation électronique externe.
Il ne doit donc pas être présenté comme un élément à ajouter pour obtenir un ensemble C254TM250 + bloc de coupure fonctionnel.
Détails du produit
• Marque
  Schneider
• Référence
  SCHC254TM250
• EAN13
  3606482000292
Fiche technique
• Référence fabricant
  C254TM250
Avis clients

Aucun avis pour le moment.
