Schneider - Interrupteur sectionneur ComPacT NSX160NA - Réf : C164160S

Derniers articles en stock

 

 

 Ajouter au panier | 351,00 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte

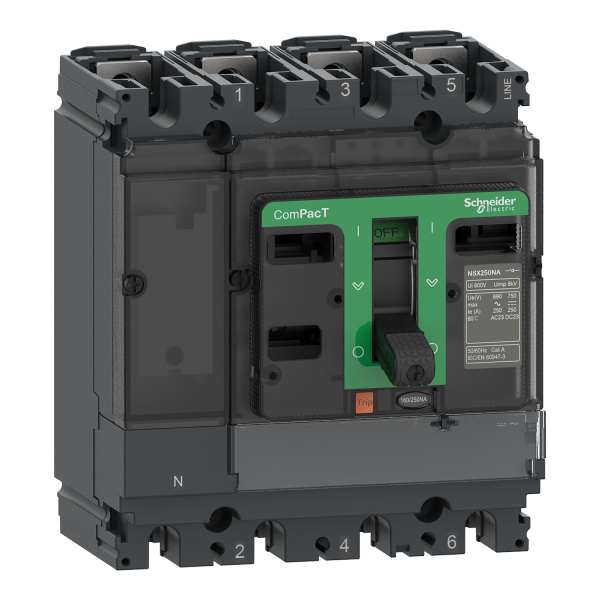

Schneider Electric ComPacT NSX160NA - Interrupteur-sectionneur 160 A - 4P - montage fixe - Réf. C164160S est destiné à la commande et au sectionnement des circuits de distribution électrique dans les installations tertiaires et industrielles. Compatible avec les réseaux CA et CC, il supporte un courant thermique conventionnel de 160 A à 50 °C et offre une coupure pleinement apparente conforme à la norme EN/IEC 60947-3. Son montage fixe sur plaque arrière et ses raccordements avant facilitent son intégration dans les tableaux électriques.
ATOUTS
• Sectionnement sécurisé : assure une coupure pleinement apparente avec aptitude au sectionnement conforme à la norme EN/IEC 60947-3.
• Courant nominal élevé : supporte un courant thermique conventionnel de 160 A à une température ambiante de 50 °C.
• Utilisation CA et CC : adapté aux réseaux jusqu'à 690 V CA et jusqu'à 750 V CC selon le nombre de pôles raccordés en série.

Description produit complète
L'interrupteur-sectionneur Schneider Electric ComPacT NSX160NA Réf. C164160S est un appareil 4 pôles de 160 A destiné à la commande et à l'isolement des circuits de distribution électrique dans les installations tertiaires et industrielles. Sa fonction de sectionnement permet d'isoler une partie de l'installation afin de faciliter les opérations d'exploitation ou de maintenance.
Le NSX160NA possède une aptitude au sectionnement conforme à la norme EN/IEC 60947-3.
Son courant thermique conventionnel Ith est de 160 A à 50 °C. Il peut être utilisé sur des réseaux en courant alternatif jusqu'à 690 V CA 50/60 Hz ainsi que sur des réseaux en courant continu jusqu'à 250 V CC avec un pôle, 500 V CC avec deux pôles en série ou 750 V CC avec trois pôles en série. Il appartient aux catégories d'emploi AC-22A, AC-23A, DC-22A et DC-23A.
Le ComPacT NSX160NA présente un courant assigné de tenue de courte durée Icw de 2,5 kA pendant 1 ou 3 secondes et de 0,96 kA pendant 20 secondes. Sa capacité nominale de fermeture sur court-circuit Icm atteint 3,6 kA lorsqu'il est utilisé seul et peut atteindre 330 kA lorsqu'il est coordonné avec un disjoncteur de protection adapté placé en amont.
Cette version est prévue pour un montage fixe sur plaque arrière, avec raccordements amont et aval réalisés par l'avant et un pas de raccordement de 35 mm.
CARACTÉRISTIQUES
PRINCIPALES
• Gamme : ComPacT
• Nom du produit : ComPacT NSX
• Nom de l'appareil : NSX160NA
• Type de produit : Interrupteur-sectionneur
• Configuration : 4 pôles
• Application : Distribution
• Mode de montage : Fixe sur plaque arrière
TECHNIQUES
• Courant thermique conventionnel Ith : 160 A à 50 °C
• Tension assignée d'emploi : jusqu'à 690 V CA 50/60 Hz
• Tension assignée d'emploi en CC : jusqu'à 750 V CC avec 3 pôles en série
• Tension assignée d'isolement Ui : 800 V CA 50/60 Hz
• Tension assignée de tenue aux chocs Uimp : 8 kV
SPÉCIFICATIONS
Caractéristique	Valeur
Gamme	ComPacT
Nom du produit	ComPacT NSX
Nom de l'appareil	NSX160NA
Type de produit	Interrupteur-sectionneur
Application	Distribution
Description des pôles	4P
Courant thermique conventionnel Ith	160 A à 50 °C
Courant assigné d'emploi Ie	160 A - AC-22A / AC-23A / DC-22A / DC-23A
Tension assignée d'emploi Ue	690 V CA / 250 V CC 1P / 500 V CC 2P / 750 V CC 3P en série
Type de réseau	CA / CC
Aptitude au sectionnement	Oui - conforme EN/IEC 60947-3
Catégories d'emploi	AC-22A / AC-23A / DC-22A / DC-23A
Coupure pleinement apparente	Oui
Courant de tenue courte durée Icw	2,5 kA pendant 1 s / 2,5 kA pendant 3 s / 0,96 kA pendant 20 s
Capacité de fermeture sur court-circuit Icm	3,6 kA seul / 330 kA avec disjoncteur de protection en amont
Type de commande	Par maneton
Tensions Ui / Uimp	800 V CA / 8 kV
Montage et raccordement	Fixe sur plaque arrière - raccordement avant - pas 35 mm
Durée de vie mécanique	40 000 cycles
Dimensions	140 x 161 x 86 mm
normes	EN/IEC 60947-1 et EN/IEC 60947-3
L'interrupteur-sectionneur Schneider Electric ComPacT NSX160NA Réf. C164160S est un appareil 4 pôles de 160 A destiné à la commande et à l'isolement des circuits de distribution électrique dans les installations tertiaires et industrielles. Sa fonction de sectionnement permet d'isoler une partie de l'installation afin de faciliter les opérations d'exploitation ou de maintenance.
Protection des bornes et raccordements
Pour améliorer la protection des connexions, le NSX160 peut recevoir un cache-bornes court 4P Réf. LV429516 ou un cache-bornes long 4P Réf. LV429518. Ces deux solutions sont à choisir selon la configuration de raccordement et l'espace disponible, elles ne sont pas à installer ensemble. Elles permettent de mieux isoler les parties de raccordement et de limiter l'accès aux bornes après câblage.
Le jeu de 6 séparateurs de phases Réf. LV429329 est conseillé lorsque la configuration du raccordement vous oblige à améliorer l'isolement entre les conducteurs des différentes phases. Il s'agit d'un accessoire de protection et d'isolation qui n'est pas indispensable dans toutes les installations.
Commande du sectionneur
Lorsque l'utilisation par maneton d'origine n'est pas adaptée, différents systèmes de commande peuvent être utilisés.
La commande rotative directe Réf. LV429337T remplace la commande par maneton par une poignée noire installée directement sur l'appareil. Elle convient aux installations où l'on souhaite une manipulation plus pratique et une lecture claire de l'état du sectionneur.
Pour une commande depuis la porte d'une armoire ou d'un coffret pour ne pas avoir à l'ouvrir, la commande rotative prolongée Réf. LV429338T est plus adaptée. Son axe de 185 à 600 mm permet de déporter la poignée jusqu'à la façade de l'enveloppe du coffret et elle offre un indice de protection IP55 au niveau de la commande.
Ces deux commandes sont des solutions alternatives : le choix dépend de la manière dont le sectionneur doit être accessible dans le tableau.
Pour automatiser davantage la manœuvre, le ComPacT NSX160 peut recevoir la télécommande MT100-160 Réf. LV429434, alimentée en 220-240 V CA 50/60 Hz ou 208-277 V CA 60 Hz. Elle permet de motoriser la commande du sectionneur pour les installations nécessitant une exploitation à distance ou intégrée à un automatisme.
Verrouillage et interverrouillage
Pour sécuriser les opérations de maintenance ou empêcher une utilisation non autorisée, plusieurs dispositifs de verrouillage sont disponibles.
Avec la commande par maneton, le verrouillage fixe Réf. LV429370T permet le cadenassage en position OFF uniquement, tandis que la Réf. LV429371T autorise le verrouillage en position OFF ou ON.
Avec une commande rotative, il faut utiliser à la place l'interverrouillage mécanique Réf. LV429369T pour une poignée rotative directe ou la Réf. LV429369ET lorsque c'est une commandes rotatives prolongées. Ces références correspondent à des configurations différentes et ne sont pas destinées à être montées simultanément.
Auxiliaires de signalisation
Pour connaître à distance l'état du sectionneur ou récupérer une information de déclenchement, le C164160S peut recevoir un contact auxiliaire standard Réf. 29450. Selon son emplacement, il peut assurer une fonction OF, SD, SDE ou SDV afin de transmettre l'état correspondant à un automate, un voyant ou un système de supervision.
La Réf. 29452 remplit les mêmes types de fonctions mais utilise un contact bas niveau, adapté aux circuits de signalisation nécessitant de faibles niveaux électriques.
Pour une installation connectée, le contact auxiliaire sans fil Réf. LV429454 permet de transmettre des informations sur l'état du sectionneur sans réaliser le même câblage de signalisation qu'avec un contact auxiliaire traditionnel. Cette solution est optionnelle et intéressante lorsqu'une supervision à distance de l'installation est recherchée.
Déclenchement électrique à distance
Une bobine MX peut être ajoutée lorsqu'il faut provoquer l'ouverture du sectionneur depuis l'extérieur du coffret, par exemple depuis un arrêt d'urgence ou un automatisme.
La bobine MX Réf. LV429387 fonctionne sous 220-240 V CA 50/60 Hz ou 208-277 V CA 60 Hz, alors que la Réf. LV429388 est prévue pour une commande en 380-415 V CA 50/60 Hz ou 440-480 V CA 60 Hz.
Une bobine MN est utilisée lorsque le déclenchement doit être lié à une baisse ou une disparition de la tension de commande. La Réf. LV429407 correspond aux réseaux de commande 220-240 V CA 50/60 Hz ou 208-277 V CA 60 Hz, et la Réf. LV429408 aux tensions 380-415 V CA 50/60 Hz ou 440-480 V CA 60 Hz.
Les bobines MX et MN sont optionnelles et à sélectionner selon la fonction recherchée et la tension disponible. Il ne faut pas choisir une référence uniquement sur la base de sa compatibilité mécanique avec le NSX250.
Pièces de rechange et maintenance
Le lot de 12 vis à limitation de couple sécable Réf. LV429513 sont à utilisez impérativement pour le montage d'un ComPacT NSX100 à NSX250. Ces vis sont aussi importantes lorsqu'un déclencheur MicroLogic a été démonté : Schneider impose l'utilisation de nouvelles vis à limitation de couple lors de sa réinstallation afin de garantir un montage correct.
Détails du produit
• Marque
  Schneider
• Référence
  SCHC164160S
• EAN13
  3606481999290
Fiche technique
• Référence fabricant
  C164160S
Avis clients

Aucun avis pour le moment.
