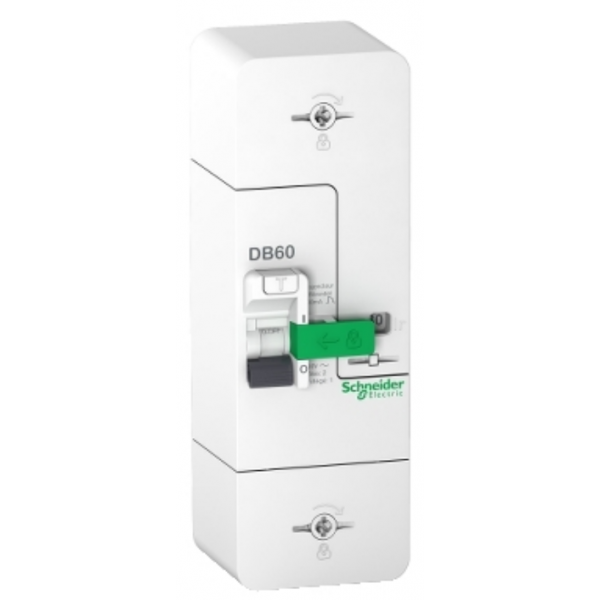

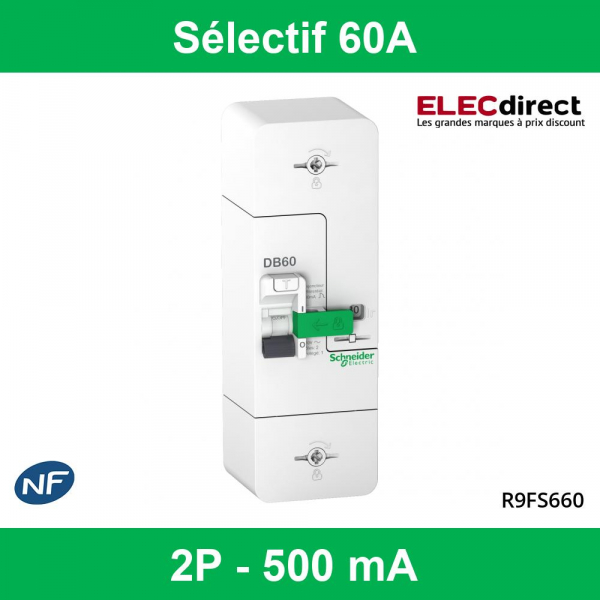

Schneider - Disjoncteur de branchement EDF 60A - Fixe - Sélectif - 500mA - Bipolaire - Réf: R9FS660

Produit certifié NF

SCHR9FS660 | Réf. Elecdirect

R9FS660 | Réf. Fabricant

3606480943447 | EAN13

En stock

141,97 €

TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Description produit complète

Données techniques

- Protection différentielle intégrée
- Fixation sur une platine de montage
- Cadenassable
- Description des pôles : 1P+N
- Courant nominal : 60A
- Sensibilité différentiel : 500 mA
- Type : Type A

Conformité

- Certifications : RoHS, NF
- Étanchéité : IK07, IP40 (face avant)

Dimensions et poids

- Largeur : 71 mm
- Hauteur : 209 mm
- Profondeur : 73 mm

- Poids : 550 g

Caractéristiques

Gamme de produit	Resi9
Nom du produit	DB60
Type de produit ou équipement	Disjoncteur différentiel
Position de l'appareillage dans l'installation	En tête d'installation
Pôle	1P + N
Courant nominal max	60 A
Paramétrages	60 A 12 kVA
Sensibilité du différentiel	500 mA
Temporisation	Sélectif
Type	Type A
Position du pôle neutre	Gauche
Normes	NF C 62-411
Certifications du produit	ERDF CPT M&S SPE 11015B
Labels qualité	NF
Classe d'isolation électrique	Classe II
Type de réseau	CA
Type de déclencheur	Thermique-magnétique
Fonction de sécurité	Ouverture du capot ouvert position du disjoncteur

Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	250 V CA 50 Hz se conformer à NF C 62-411
Technologie de déclenchement sur courant résiduel	Indépendant de la tension
Pouvoir de coupure	2,4 kA
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Support de montage	Platine de montage
Hauteur	209 mm
Largeur	71 mm
Profondeur	73 mm
Endurance mécanique	5000 cycle
Durée de vie électrique	1000 cycle se conformer à NF C 62-411
Prévision de verrouillage	Cadenassable avec cadenas Ø 6 mm
Verrouillages optionnels	Cadenassage sur position OFF
Type de raccordement	Bornes d'orientation 30°, section de câble: 2,5…25 mm²
Couple de serrage	4 N.m bornes d'alimentation : 1 N.m réglage :
Protection différentielle	Intégrée

Degré de protection IP	IP40 (face avant)
Compatibilité électromagnétique	Décharge électrostatique - niveau de test : 15 kV (décharge dans l'air) se conformer à CEI 6100-4-11 Décharge électrostatique - niveau de test : 8 kV (décharge par contact) se conformer à CEI 61000-4-3 Test d'immunité aux champs électromagnétiques radio-fréquence rayonnés - niveau de test : 20 V/m (80 MHz...6 GHz)critère A se conformer à CEI 61000-4-4 Test d'immunité aux transitoires électriques rapides - niveau de test : 4,5 kV critère A se conformer à CEI 61000-4-5 Test d’immunité aux surtensions - niveau de test : 5 kV (mode commun)critère A se conformer à CEI 61000-4-6 Test d’immunité aux surtensions - niveau de test : 5 kV (mode différentiel)critère A se conformer à CEI 61000-4-8 Perturbations RF transmises par conduction - niveau de test : 20 V (0,15 à 80 MHz)critère A se conformer à CEI 61000-4-16 Champ magnétique à la fréquence d'alimentation - niveau de test : 400 A/m (1 minute)critère A se conformer à EN 55022-11 Champ magnétique à la fréquence d'alimentation - niveau de test : 1000 A/m (3 s)critère A se conformer à EN 55022-11
Humidité relative	90 % à 40 °C
Température ambiante de fonctionnement	-20…55 °C
