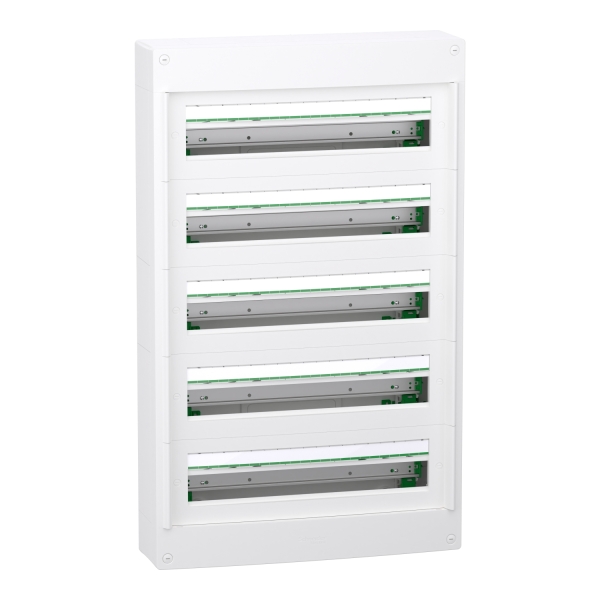

Schneider - PrismaSeT XS - Coffret saillie - 5R - 24M - sans porte - Réf : LVSXT524
SCHLVSXT524
LVSXT524
3606481073006
284,90 €
TTC
Expédition aujourd'hui
Si commande passée avant 14H*
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 4 000 références produits en stock permanent
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
-
Description courte
Le coffret électrique Schneider Prismaset LVSXT524, compatible avec le Resi9 embrochable (XE), offre une distribution intérieure compacte avec 5 rangées de 24 modules chacune.
Signé Schneider Electric, il est équipé d'un bornier de terre pour simplifier les raccordements, livré sans porte.
Sa conception de qualité assure sécurité et fiabilité, en offrant une solution pratique pour diverses applications en intérieur.À associer à la porte référence : LVSXDP524
-
Description produit complète
-
Coffret en saillie sans porte Prisma Set XS - 5 rangées - 24 modules - par Schneider Electric - LVSXT524.
• Entraxe des rails DIN ajustables : 125, 150 ou 175mm
-
Données techniques
- Nombre de modules : 120
- Nombre de rangées : 5
- Classe d'isolation électrique : Classe II
- Type de plastron : Modulaire
- Tension : 250 V
- Tension assigné d'emploi : 400 V
- Courant assigné d'emploie : 160 A
- Entraxe entre les Rails : 150mmDimensions et poids
- Largeur : 550 mm
- Hauteur : 900 mm
- Profondeur : 148 mm
- Poids : 10,13 kg* Photo de la vue éclaté non contractuelle
Principales Gamme PrismaSeT Nom du produit XS Type de produit ou équipement Boîtier Type d'extensibilité Coffret de répartition Installation du coffret En saillie Complémentaires Largeur 550 mm total: hauteur 900 mm total: Profondeur 148 mm total: Profondeur interne 135 mm Nombre de modules de 18 mm par rangée 24 Nombre de rangées horizontales 5 Nombre total de modules de 18 mm 120 Pas de 9 mm 240 Classe d'isolation électrique Classe II Equipement fournis 5 étiquette d'identification
5 protection d'étiquette
1 bornier
2 bande d'obturateur
1 porte à commander séparément
5 rail Din
4 matériel de fixation de câble
1 plaque arrièreType de plastron Modulaire Type de rail DIN symétrique compatible XE Type de châssis plein Sans châssis plein Pièces amovibles DIN rail puissance dissipée en W 94 W In courant assigné d'emploi 125 A [Ui] tension assignée d'isolement 400 V Entrée de câble Câble ou tube
Plaques découpées
Jonction
Plaques amoviblesnombre de borniers 1 terre avec 62 départs Départs du bornier répartiteur 9 x 25 mm² + 53 x 4 mm² pour terre Mode de raccordement Connexion à vis (terre) , 6 x6…25 mm²
Push-in (terre) , 42 x 1,5…4 mm² (souple)
Push-in (terre) , 42 x 6 mm² (rigide ou semi-rigide)Matière du coffret Partie arrière :métal
Habillage :techno plastique
Plaque avant :techno plastiquepoids 10,13 kg Couleur Habillage: blanc (RAL 9003)
Plaque avant: blanc (RAL 9003)Segment de marché Résidentiel
Petits bâtimentsFiche technique
- Nombre de modules par Rangée
- 24 Modules
- Type de pose
- Saillie
- Référence fabricant
- LVSXT524
Caractéristiques
- Poids
- 11000g
-
-
Schneider - PrismaSeT XS - Coffret saillie - 5R - 24M - sans porte - Réf : LVSXT524
Le coffret électrique Schneider Prismaset LVSXT524, compatible avec le Resi9 embrochable (XE), offre une distribution intérieure compacte avec 5 rangées de 24 modules chacune.
Signé Schneider Electric, il est équipé d'un bornier de terre pour simplifier les raccordements, livré sans porte.
Sa conception de qualité assure sécurité et fiabilité, en offrant une solution pratique pour diverses applications en intérieur.
À associer à la porte référence : LVSXDP524
