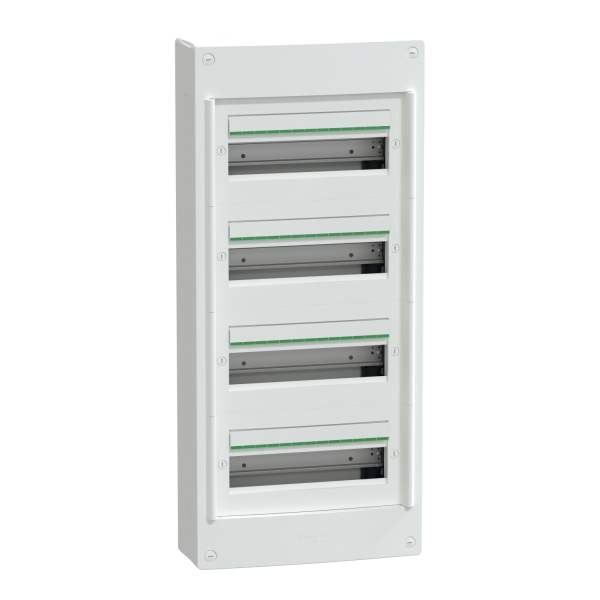

Schneider - PrismaSeT XS - Coffret saillie - 4R - 13M - sans porte - Réf : LVSXT413

SCHLVSXT413
LVSXT413
3606482041332
Schneider
94,01 €
TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

  • Description courte

    Le coffret électrique Schneider Prismaset LVSXT413, compatible avec le Resi9 embrochable (XE), offre une distribution intérieure compacte avec 4 rangées de 13 modules chacune.

    Signé Schneider Electric, il est équipé d'un bornier de terre pour simplifier les raccordements, livré sans porte.

    Sa conception de qualité assure sécurité et fiabilité, en offrant une solution pratique pour diverses applications en intérieur.

    À associer à la porte référence : LVSXDP413

  • Description produit complète

    • Coffret en saillie sans porte Prisma Set XS - 4 rangées - 13 modules - par Schneider Electric - LVSXT413.

    • Entraxe des rails DIN ajustables : 125, 150 ou 175mm

    • Schneider - Coffret saillie PrismaSeT S - PVC & métal - 4 rangées - 24 modules - Réf : LVSXT424

      Données techniques

       - Nombre de modules : 52
      - Nombre de rangées : 4
      - Classe d'isolation électrique : Classe II
      - Type de plastron : Modulaire
      - Tension : 250 V
      - Tension assigné d'emploi : 400 V
      - Courant assigné d'emploie : 125 A
      - Entraxe entre les Rails : 150mm

      Dimensions et poids

      - Largeur : 336 mm
      - Hauteur : 750 mm
      - Profondeur : 127 mm
      - Poids : 4,660 kg

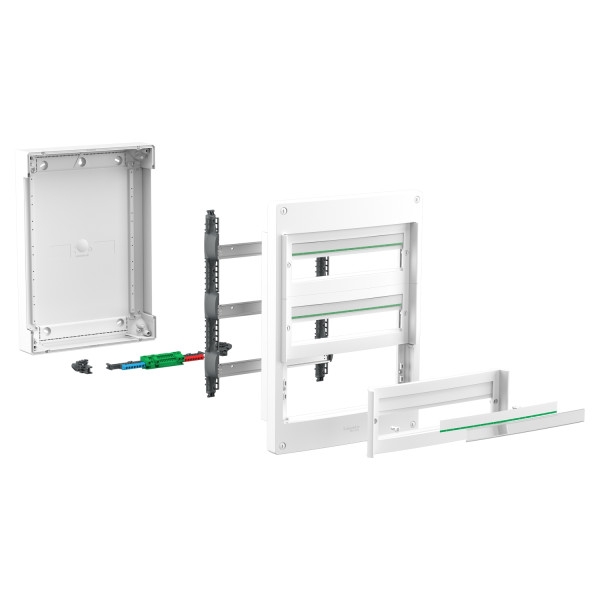

      * Photo de la vue éclaté non contractuelle

    Principales
    Gamme PrismaSeT
    Nom du produit XS
    Type de produit ou équipement Boîtier
    Type d'extensibilité Coffret de répartition
    Installation du coffret En saillie
    Complémentaires
    Largeur  total: 336mm
    hauteur  total: 750mm
    Profondeur  total: 127mm
    Profondeur interne 115 mm
    Nombre de modules de 18mm par rangée 13
    Nombre de rangées horizontales 4
    Nombre total de modules de 18 mm 52
    Pas de 9 mm 104
    Classe d'isolation électrique Classe II
    Equipement fournis 4 étiquette d'identification
    4 protection d'étiquette
    3 borniers - PH / N / Terre
    1 bande d'obturateur
    4 rail Din
    1 plaque arrière
    Type de plastron Modulaire
    Type de rail DIN symétrique - compatible XE
    Type de châssis plein Sans châssis plein
    Pièces amovibles DIN rail
    puissance dissipée en W 53 W
    In courant assigné d'emploi 90 A
    [Ui] tension assignée d'isolement 400 V
    Entrée de câble Câble ou tube
    Plaques découpées
    Jonction
    Plaques amovibles
    nombre de borniers 1 terre avec 28 départs
    Départs du bornier répartiteur 6 x 25 mm² + 22 x 4 mm² pour terre
    Mode de raccordement Connexion à vis (terre) , 6 x de 6 à 25 mm²
    Push-in (terre) , 22 x 1,5…4 mm² (souple) /6mm² (rigide ou semi-rigide)
    Connexion a vis (Neutre et phase) : 1x35mm² et 6 x 16mm² chacun
    Matière du coffret Partie arrière :métal
    Habillage :techno plastique
    Plaque avant :techno plastique
    poids 4,660 kg
    Couleur Habillage: blanc (RAL 9003)
    Plaque avant: blanc (RAL 9003)
    Segment de marché Résidentiel
    Petits bâtiments

    Fiche technique

    Nombre de modules par Rangée
    13 modules
    Type de pose
    Saillie
    Référence fabricant
    LVSXT413

    Caractéristiques

    Poids
    5500g
