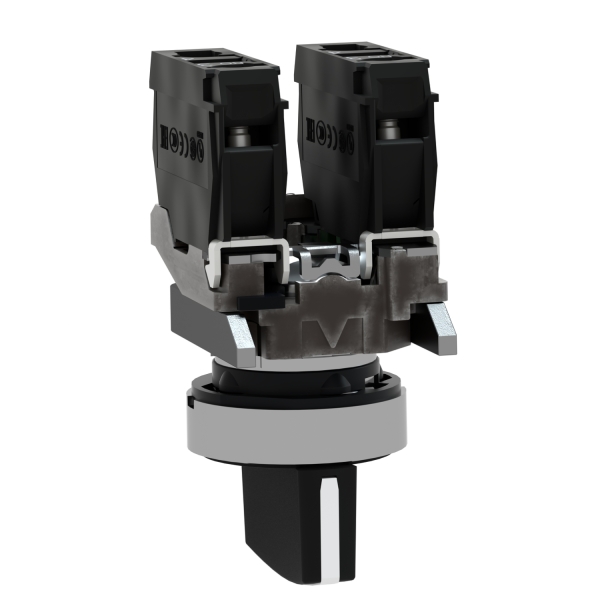

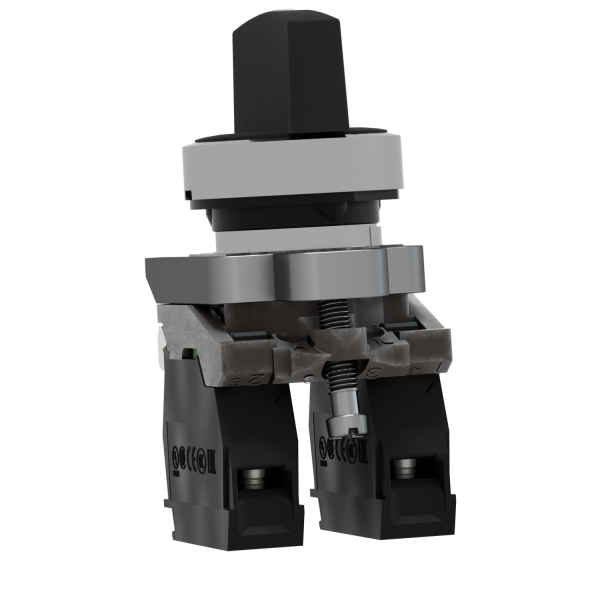

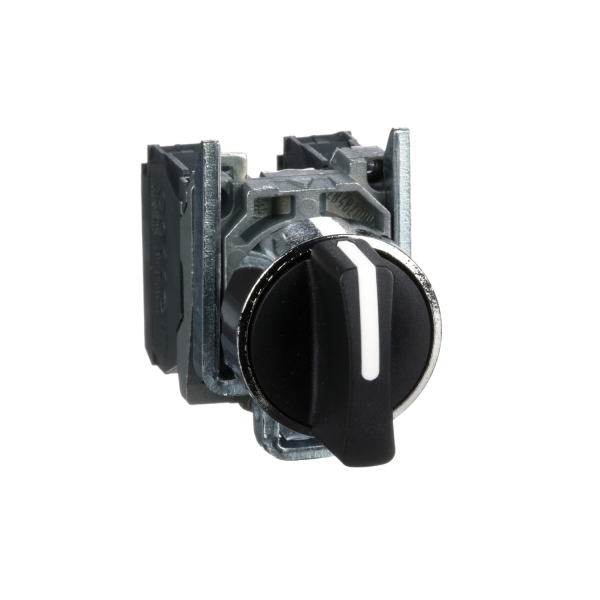

Schneider - Harmony XB4 - bouton tournant à manette - Ø22 - 3 pos rap C - noir - 2F - vis - XB4BD53

-
SCHXB4BD53
-
XB4BD53
-
3389110887112
-
(1)
Schneider - Harmony XB4 - bouton tournant à manette - Ø22 - 3 pos rap C - noir - 2F - vis - XB4BD53
11,65 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Schneider - Harmony XB4 - bouton tournant à manette - Ø22 - 3 pos rap C - noir - 2F - vis - XB4BD53



Complémentaires
Hauteur

47 mm


Largeur

30 mm


Profondeur

68 mm

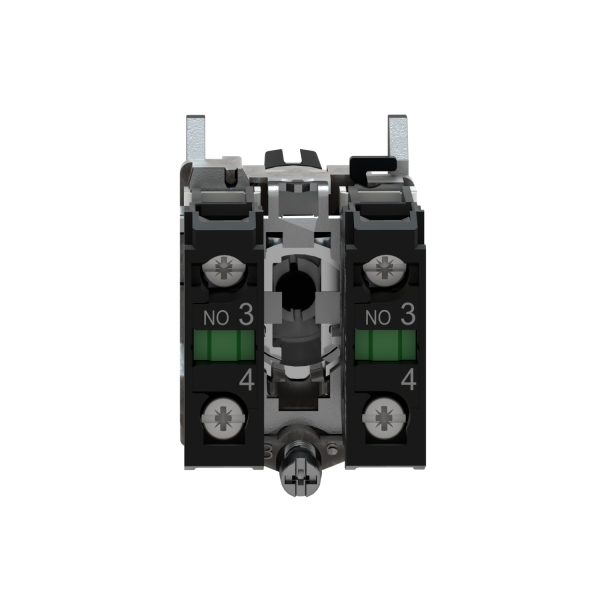

Description des bornes ISO n°1

(13-14)NO
(23-24)NO


Poids du produit

0,105 kg


Tenue au nettoyage haute pression

7000000 Pa à 55 °C, distance : 0,1 m


Utilisation des contacts

Contacts standards


Ouverture positive

Sans


Valeur du couple

0,14 N.m état électrique modifié par "F"


Endurance mécanique

1000000 cycle


Couple de serrage

0,8 1,2 N.m se conformer à EN 60947-1


Forme de la tête de vis

Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis


Matériau des contacts

Alliage d'argent (Ag/Ni)


Protection contre les courts-circuits

10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1


[Ith] courant thermique conventionnel

10 A se conformer à EN/IEC 60947-5-1


[Ui] tension d'isolement

600 V (degré de pollution 3) se conformer à EN 60947-1


[Uimp] tension assignée de tenue aux chocs

6 kV se conformer à EN 60947-1


[Ie] courant assigné d'emploi

3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1

Gamme de produits

Harmony XB4


Fonction produit

Commutateur


Nom de l'appareil

XB4


Matériau de la collerette

Métal plaqué chrome


Matière de l'embase de fixation

Zamak


Diamètre de fixation

22 mm


Vente par quantité indivisible

1


Type de tête

Standard


Forme de la tête de l'unité de signalisation

Rond

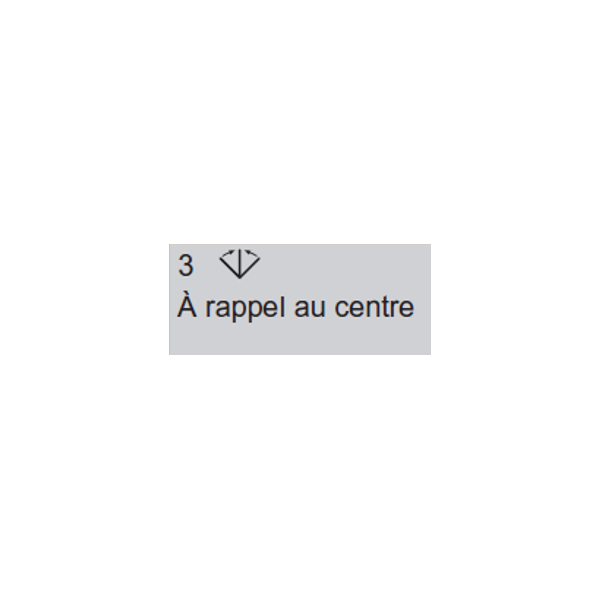

Type d'unité de commande

Vers le centre rappel à ressort


Profil de l'unité de commande

Noir manette standard


Positions de l'unité de commande

3 positions de +/- 45°


Description des contacts

2 "F"


Fonctionnement des contacts

À action dépendante


Raccordement

Borniers à vis-étrier, Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1


SCHXB4BD53
3389110887112

Fiche technique

Type Commandes et voyants
Boutonnerie XB4

Caractéristiques

Poids
105g
