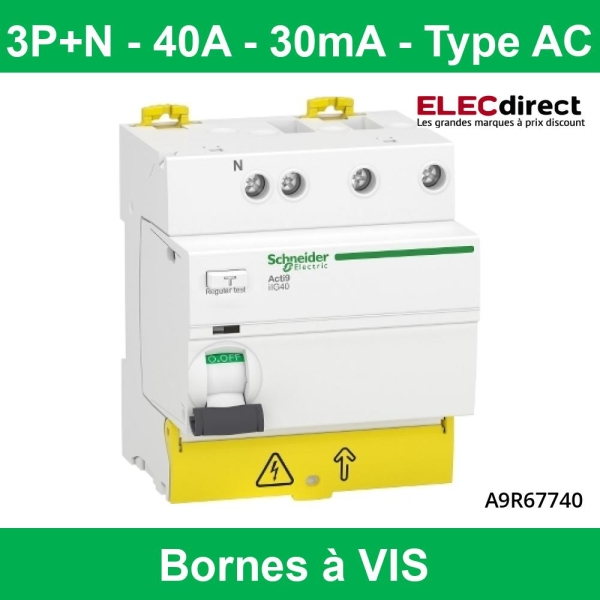

Schneider - Acti9 ilG40 - interrupteur différentiel tête de groupe - 3P+N - 40A - 30 mA - Type AC - Réf : A9R67740

  • Produit phare
Schneider
-
SCHA9R67740
-
A9R67740
-
3606485462011
-

L'interrupteur différentiel Acti9, de la marque Schneider, vous apportera la protection des personnes.

L'alimentation de ce différentiel Schneider se fait par le bas, de ce fait vous avez la possibilité d'installer un peigne sur le dessus pour simplifié le raccordement des disjoncteurs en aval.

Cet interrupteur différentiel tête de groupe assure la protection des personnes contre les risques d'électrisation ou d'électrocutions en contacts directs ou indirects. En effet, placé en amont d'une rangée de disjoncteurs, il permet de couper l'ensemble des circuits qui y sont reliés dès lors qu'il détecte une fuite de courant.

Pour plus de sécurité, vous pouvez tester le bon fonctionnement de cet interrupteur différentiel 40A avec à son bouton test.

Passez commande avant 14h, elle sera expédiée le jour même ! *
164,60 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Présentation de l'Interrupteur différentiel 40A tête de groupe Acti9

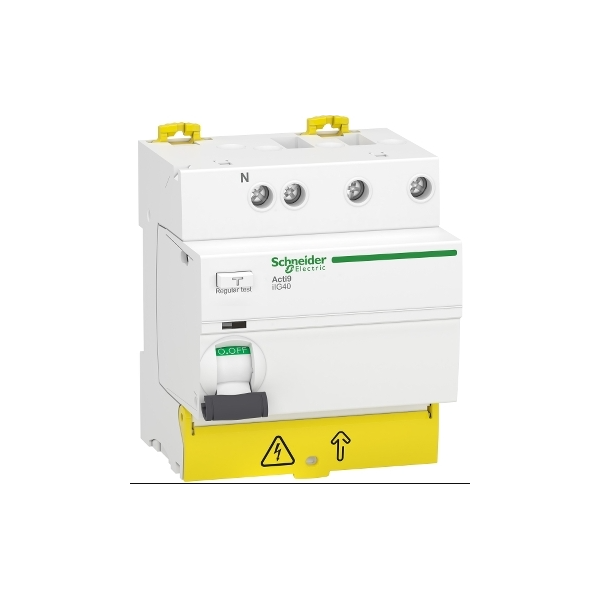

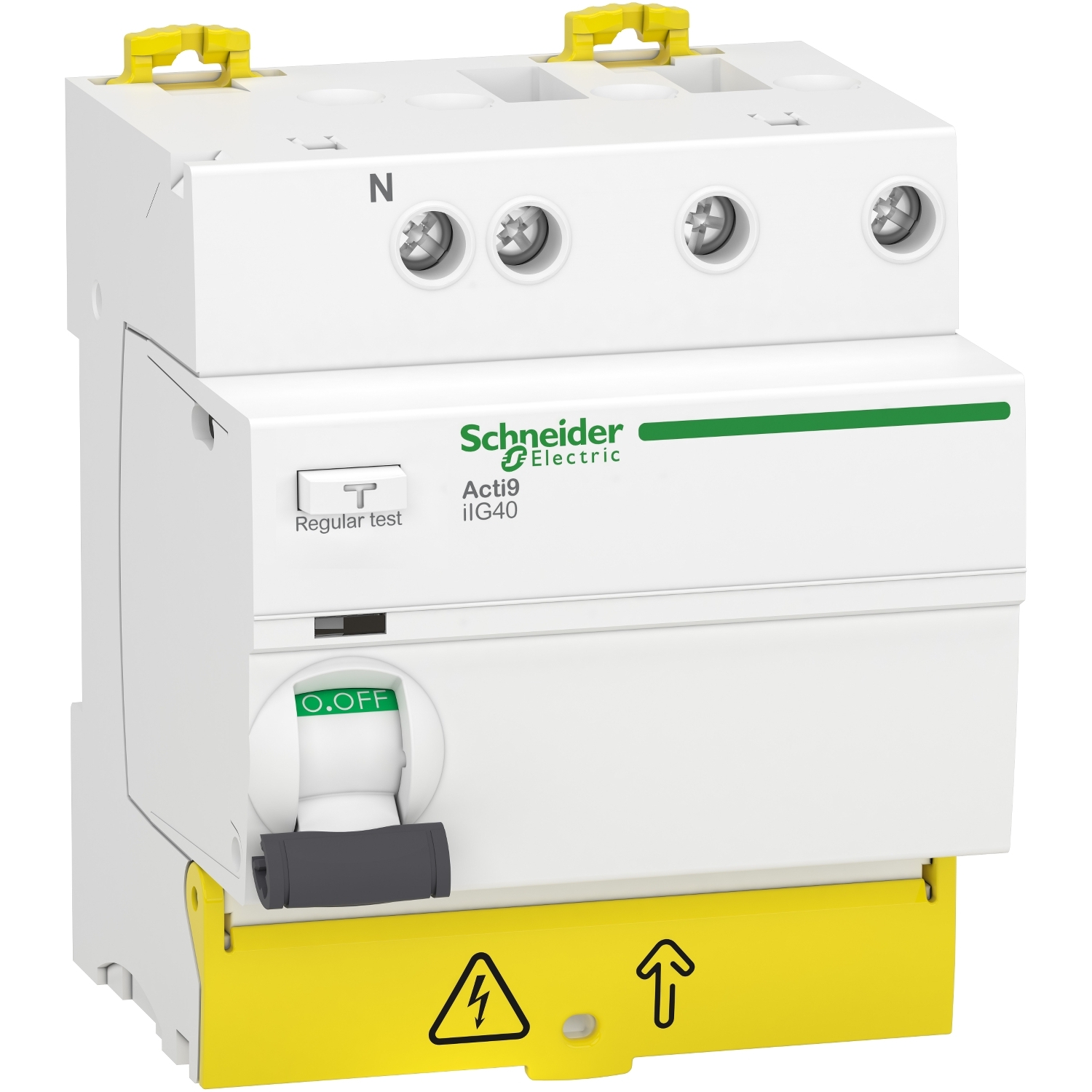

  • Schneider - Interrupteur différentiel 40A tête de groupe Acti9 - 3P+N - Type AC - 30 mA - Réf : A9R67740

    Données techniques

    - Nombre de modules : 4
    - Courant assigné : 40A
    - Description des pôles : 3P+N
    - Position du pôle neutre : Gauche
    - Type : AC
    - Sensibilité du différentiel : 30 mA

    Conformité

    - Certifications : RoHS, NF
    - Étanchéité : IK04, IP21D

    Dimensions et poids

    - Largeur : 72 mm
    - Hauteur : 85 mm
    - Profondeur : 74 mm
    - Poids : 345 g

Caractéristiques

Gamme Acti 9
Nom du produit Acti9 iIG40
Type de produit ou équipement   Interrupteur différentiel
Nom de l'appareil IIG40
Description des pôles 3P + N
Position du pôle neutre Gauche
In courant assigné d'emploi 40 A
Type de réseau CA
Sensibilité du différentiel 30 mA
Temporisation Instantané
Type Type AC
Aptitude au sectionnement Oui se conformer à EN/CEI 60947-2
Labels qualité NF
Position de l'appareillage dans l'installation Groupe d'arrivées
Fréquence du réseau 50 Hz
[Ue] tension assignée d'emploi 380...415 V CA 50 Hz
Technologie différentiel Indépendant de la tension
Pouvoir assigné de coupure et fermeture Idm 1500 A
Courant nominal de court-circuit conditionnel 10000 A
[Ui] tension d'isolement 500 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs 6 kV
Coupure pleinement apparente Oui
Type de commande Par maneton
Mode d'installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 8
Hauteur 85 mm
Largeur 72 mm
Profondeur 74 mm
Poids du produit 345 g
Couleur Blanc
Endurance mécanique 20000 cycle
Durée de vie électrique 15000 cycle
Verrouillages optionnels Dispositif de cadenassage
Mode de raccordement Borne du type à cage bas1…35 mm² rigide
Borne du type à cage bas1…25 mm² souple
Borne du type à cage haut1…16 mm² rigide
Borne du type à cage haut1…10 mm² souple
Longueur de dénudage des fils 14 mm pour haut ou bas connexion
couple de serrage 3,5 N.m bas
2 N.m haut
Normes EN/CEI 61008-2-1
Certifications du produit CE
Degré de protection IP IP20 conforming to CEI 60529
IP40 (boîtier modulaire) conforming to CEI 60529
Degré de pollution 3
Compatibilité électromagnétique Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61008-2-1
Humidité relative 95 % à 55 °C
Altitude de fonctionnement 2000 m
Température de fonctionnement -5…60 °C
Température ambiante de stockage                                          -40…85 °C
SCHA9R67740
3606485462011

Fiche technique

Nombre de pôles
Tetra
Intensité
40A
Nombre de modules
4
Connexion
À vis
Type interrupteur différentiel
Type AC

Caractéristiques

Poids
345g
