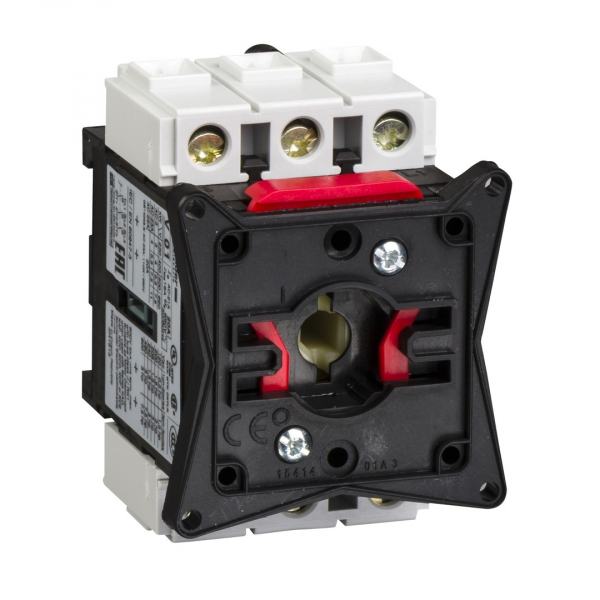

TeSys Vario - bloc de base pour interrupteur-sectionneur - 3P -12A - V02

-
SCHV02
-
V02
-
3389110448849
-

TeSys Vario - bloc de base pour interrupteur-sectionneur - 3P -12A - V02

7,14 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

TeSys Vario - bloc de base pour interrupteur-sectionneur - 3P -12A - V02



Complémentaires
Support de montage

Platine
Rail symétrique


[Ue] tension assignée d'emploi

690 V CA 50/60 Hz


[Uimp] tension assignée de tenue aux chocs

8 kV


[Ith] courant thermique conventionnel

12 A


[Ithe] courant thermique d'emploi sous enveloppe

10 A


[Ie] courant assigné d'emploi

8,1 A AC-23 Ue: 400 V


puissance assignée d'emploi en W

3 kW à 400...415 V (AC-3)
4 kW à 500 V (AC-3)
1,5 kW à 230...240 V (AC-3)
5,5 kW à 500 V (AC-23A)
5,5 kW à 690 V (AC-3)
7,5 kW à 690 V (AC-23A)
3 kW à 230...240 V (AC-23A)
4 kW à 400...415 V (AC-23A)


classe de service intermittent

30


Making capacity ( I Rms)

120 A à 400 V AC-21A
120 A à 400 V AC-22A
120 A à 400 V AC-23A


[Icm] pouvoir assigné de fermeture en court-circuit

1 kA à 400 V au Ipeak


[Icw] rated short-time withstand Rms current

300 A à 400 V durée: 1 s


courant nominal de court-circuit conditionnel

10 kA à 400 V - fusible associé 12 A aM
10 kA à 400 V - fusible associé 12 A gG


pouvoir de coupure

120 A à 400 V (AC-21A)
120 A à 400 V (AC-22A)
120 A à 400 V (AC-23A)


Endurance mécanique

100000 cycle


durée de vie électrique

100000 cycle AC-21
30000 cycle DC-1
30000 cycle DC-2
30000 cycle DC-3
30000 cycle DC-4
30000 cycle DC-5


mode de raccordement

Circuit de puissance: borniers à vis-étrier câble 10 mm² - rigidité du câble: rigide
Circuit de puissance: borniers à vis-étrier câble 6 mm² - rigidité du câble: souple - avec embout


couple de serrage

Circuit de puissance: 2,1 N.m - sur borniers à vis-étrier


Hauteur

74 mm


Largeur

55 mm


Profondeur

60 mm


Poids du produit

0,2 kg


Environnement
Normes

IEC 60947-3


Certifications du produit

CSA
GL
UL


traitement de protection

TC


Degré de protection IP

IP20 se conformer à CEI 60529


robustesse mécanique

Vibrations 10 à 150 Hz (1 gn) se conformer à CEI 60068-2-6
Chocs 11 ms (30 Gn) se conformer à CEI 60068-2-27


Température de fonctionnement

-20 50 °C

Gamme

TeSys


Nom du produit

TeSys VARIO


Nom de l'appareil

V


Fonction produit

Corps de l'interrupteur


niveau de performance

Hautes performances


Description des pôles

3P


Description des contacts

3 "F"


Type de réseau

CA
CC


Fréquence du réseau

50/60 Hz


aptitude au sectionnement

Oui


SCHV02
3389110448849

Caractéristiques

Poids
182g
