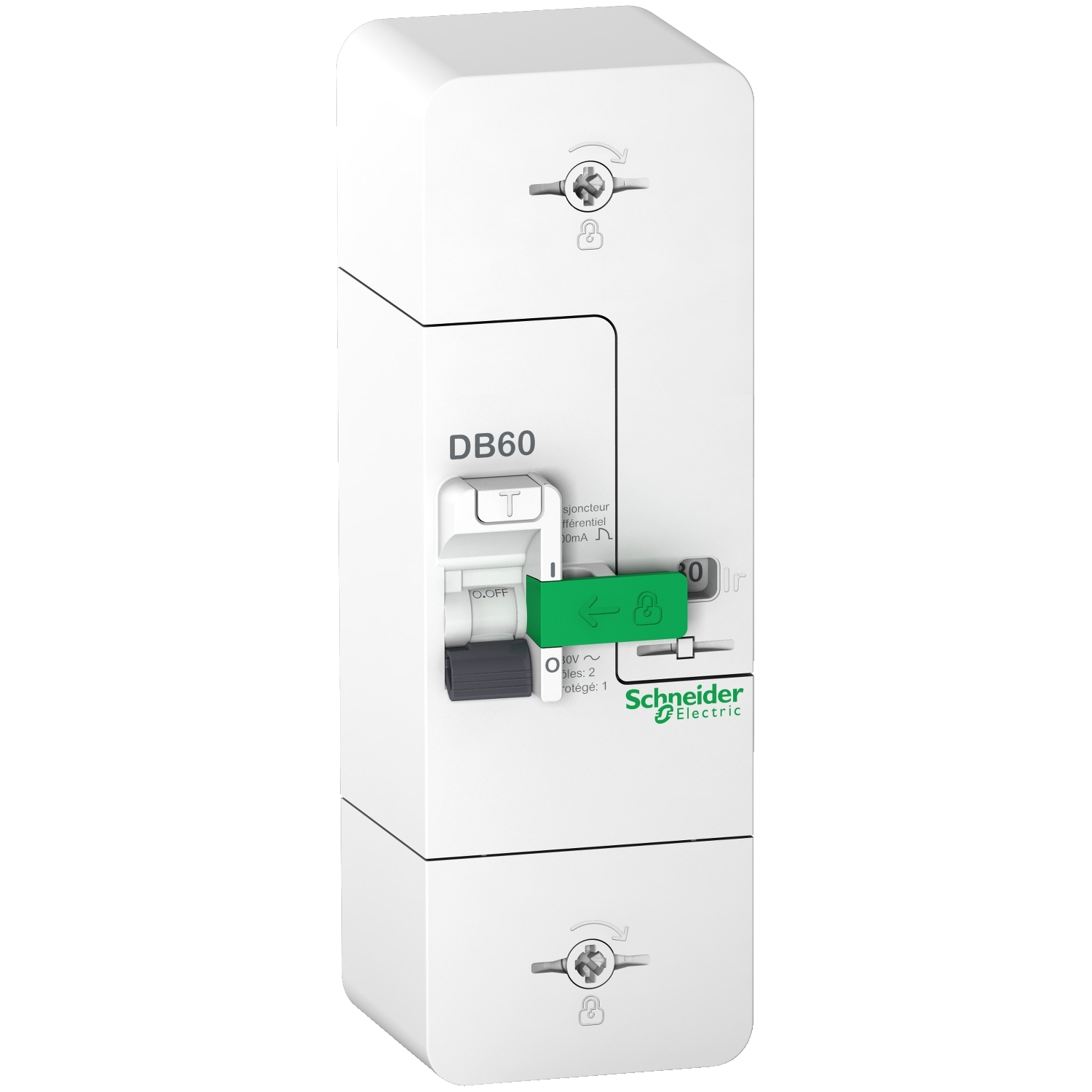

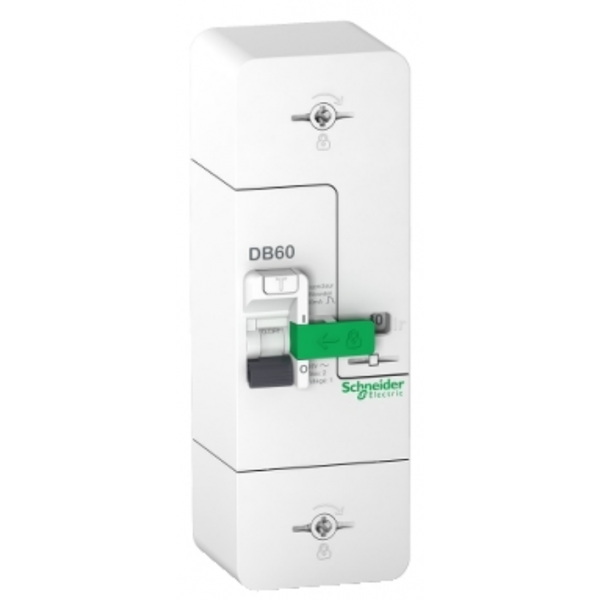

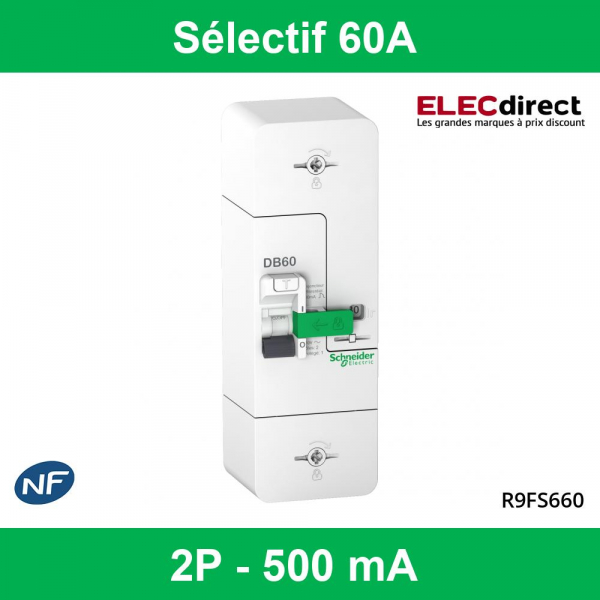

Schneider - Disjoncteur de branchement EDF 60A - Fixe - Sélectif - 500mA - Bipolaire - Réf : R9FS660
Ce disjoncteur de branchement Resi9 DB60, de la marque Schneider, est un dispositif de protection servant à sécuriser l'installation électrique dans une habitation.
Il se place à la tête d’un circuit électrique sous le disjoncteur du fournisseur de l’électricité.
Ce dispositif permet de protéger tous les branchements électriques du secteur contre les courts-circuits et les surcharges.
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
-
.JPG)
Données techniques
- Protection différentielle intégrée
- Fixation sur une platine de montage
- Cadenassable
- Description des pôles : 1P+N
- Courant nominal : 60A
- Sensibilité différentiel : 500 mA
- Type : Type AConformité
- Certifications : RoHS, NF
- Étanchéité : IK07, IP40 (face avant)Dimensions et poids
- Largeur : 71 mm
- Hauteur : 209 mm
- Profondeur : 73 mm
- Poids : 550 g
Caractéristiques
| Gamme de produit | Resi9 |
|---|---|
| Nom du produit | DB60 |
| Type de produit ou équipement | Disjoncteur différentiel |
| Position de l'appareillage dans l'installation | En tête d'installation |
| Pôle | 1P + N |
| Courant nominal max | 60 A |
| Paramétrages | 60 A 12 kVA |
| Sensibilité du différentiel | 500 mA |
| Temporisation | Sélectif |
| Type | Type A |
| Position du pôle neutre | Gauche |
| Normes | NF C 62-411 |
| Certifications du produit | ERDF CPT M&S SPE 11015B |
| Labels qualité | NF |
| Classe d'isolation électrique | Classe II |
| Type de réseau | CA |
| Type de déclencheur | Thermique-magnétique |
| Fonction de sécurité | Ouverture du capot ouvert position du disjoncteur |
| Fréquence du réseau | 50 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 250 V CA 50 Hz se conformer à NF C 62-411 |
| Technologie de déclenchement sur courant résiduel | Indépendant de la tension |
| Pouvoir de coupure | 2,4 kA |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Support de montage | Platine de montage |
| Hauteur | 209 mm |
| Largeur | 71 mm |
| Profondeur | 73 mm |
| Endurance mécanique | 5000 cycle |
| Durée de vie électrique | 1000 cycle se conformer à NF C 62-411 |
| Prévision de verrouillage | Cadenassable avec cadenas Ø 6 mm |
| Verrouillages optionnels | Cadenassage sur position OFF |
| Type de raccordement | Bornes d'orientation 30°, section de câble: 2,5…25 mm² |
| Couple de serrage | 4 N.m bornes d'alimentation : 1 N.m réglage : |
| Protection différentielle | Intégrée |
| Degré de protection IP | IP40 (face avant) |
|---|---|
| Compatibilité électromagnétique | Décharge électrostatique - niveau de test : 15 kV (décharge dans l'air) se conformer à CEI 6100-4-11 Décharge électrostatique - niveau de test : 8 kV (décharge par contact) se conformer à CEI 61000-4-3 Test d'immunité aux champs électromagnétiques radio-fréquence rayonnés - niveau de test : 20 V/m (80 MHz...6 GHz)critère A se conformer à CEI 61000-4-4 Test d'immunité aux transitoires électriques rapides - niveau de test : 4,5 kV critère A se conformer à CEI 61000-4-5 Test d’immunité aux surtensions - niveau de test : 5 kV (mode commun)critère A se conformer à CEI 61000-4-6 Test d’immunité aux surtensions - niveau de test : 5 kV (mode différentiel)critère A se conformer à CEI 61000-4-8 Perturbations RF transmises par conduction - niveau de test : 20 V (0,15 à 80 MHz)critère A se conformer à CEI 61000-4-16 Champ magnétique à la fréquence d'alimentation - niveau de test : 400 A/m (1 minute)critère A se conformer à EN 55022-11 Champ magnétique à la fréquence d'alimentation - niveau de test : 1000 A/m (3 s)critère A se conformer à EN 55022-11 |
| Humidité relative | 90 % à 40 °C |
| Température ambiante de fonctionnement | -20…55 °C |
SCHR9FS660
3606480943447
Fiche technique
- Type Platines compteur et disjoncteurs de branchements
- Disjoncteur
Caractéristiques
- Poids
- 600g
